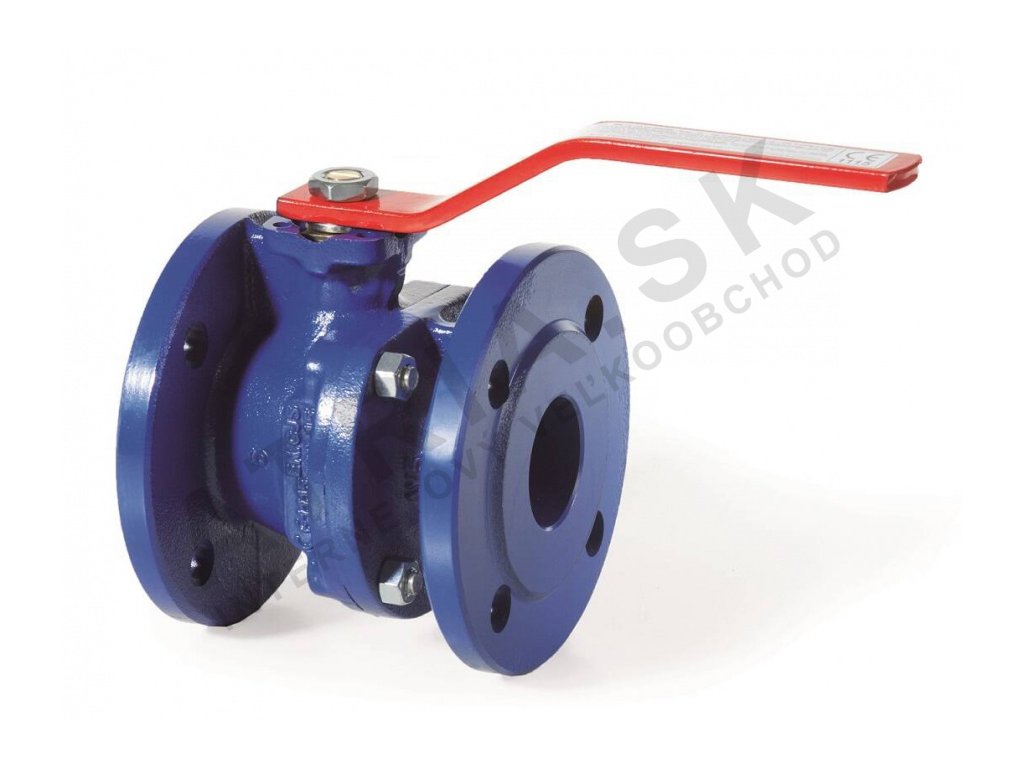

Přírubový kulový uzávěr - koule a dřík z nerezové oceli řady B2.1 - DN 100; L=190mm BRA.B2.111
Kód: B2111100Související produkty
Detailní popis produktu
Pro koho: Armatura je určena montážním firmám i domácnostem pro uzavírání hydraulických soustav vytápění, klimatizace a rozvodů vody s tlakem do 16 bar.
Kombinujte s: Pohony podle ISO 5211 pro automatizované řízení a příruby PN 16 dle STN EN 1092-1, s těsněním z NBR.
Čím se liší: Dělitelné tělo umožňuje osazení bez úplné demontáže potrubí, nerezová koule a dřík DN 100 o délce 190 mm.
Přírubový kulový uzávěr IVAR B2.1 se používá v hydraulických soustavách vytápění, klimatizace a rozvodů vody. Je vhodný pro montáž v průmyslových i komerčních objektech, kde je potřeba spolehlivého uzavření potrubí s vysokou těsností a odolností proti korozi. Tento typ armatury slouží montážníkům k oddělení částí soustavy při údržbě, výměně komponent nebo při úpravě hydrauliky. Díky dělitelnému tělu a připojení podle ISO 5211 lze armaturu kombinovat s pohony pro automatizované řízení průtoku.
Armatura je vhodná pro prostředí s vodou, vzduchem a neagresivními chemikáliemi. Vzhledem k maximálnímu tlaku 16 bar a teplotnímu rozsahu až +100 °C je vhodná pro systémy topení, kde je nutné zajištění těsnosti při vysokých pracovních podmínkách. Uzávěr není vhodný pro páru ani pro regulaci průtoku, proto je nutné při projektování zvážit jeho použití pouze jako uzavírací prvek.
Technické parametry
| Hmotnost | 5 kg |
|---|---|
| Kód | B2111100 |
| Značka | IVAR |
Maximální pracovní tlak 16 bar a teplotní rozsah od -10 °C do +100 °C umožňují použití armatury v hydraulických systémech s vodou i vzduchem. Příruby PN 16 dle STN EN 1092-1 zajišťují kompatibilitu s běžnými potrubními systémy. Délka 190 mm a průměr DN 100 jsou důležité pro dimenzování potrubí a zajištění volného průtoku média.
Montáž a připojení
Montáž přírubového kulového uzávěru IVAR B2.1 zahrnuje připojení mezi dvě příruby potrubí. Díky dělitelnému tělu je možné armaturu osadit do potrubí bez nutnosti jeho úplné demontáže. Před montáží je nutné zajistit čistotu povrchu přírub a správnou volbu těsnění – v tomto případě dva O-kroužky z NBR. Zároveň je důležité zajistit, aby byl uzávěr správně vycentrován mezi příruby a pevně utažen. Běžnou chybou je nedostatečné utažení nebo použití nekompatibilního těsnění, což může vést ke ztrátě těsnosti.
Kompatibilita a příslušenství
Uzávěr je kompatibilní s pohony připojenými podle ISO 5211, což umožňuje automatizované ovládání. Pro úplnou montáž je třeba objednat i příslušenství, jako jsou těsnění, šrouby a příruby. Vzhledem k použití v hydraulických systémech je vhodné kombinovat armaturu s jinými nerezovými komponenty, jako jsou kulové kohouty nebo redukce. Související produkty: Přírubový kulový uzávěr IVAR řady B2.1 jiných rozměrů, pohony pro kulové kohouty, těsnění NBR, příruby PN 16.
Technické souvislosti pro projektanta
Kulový uzávěr funguje na principu uzavření toku média tím, že koule s výřezem pro průtok je pootočena do polohy uzavřené. Koule i dřík jsou vyrobeny z nerezové oceli AISI 304, což zajišťuje odolnost proti korozi a vysokou životnost. Tělo je vyrobeno ze slitiny GJS 400-15, což zaručuje mechanickou odolnost. Hydraulická soustava s touto armaturou musí být navržena tak, aby průtok média byl v souladu s maximálními parametry armatury. Vliv na životnost má i čistota média – přítomnost nečistot může vést k opotřebení koule a těsnění. Vzhledem k tomu, že armatura není vhodná pro regulaci průtoku, musí být v systému zahrnuty jiné regulační prvky.
Servis a provoz
Údržba armatury zahrnuje pravidelnou kontrolu těsnosti a pohyblivosti dříku. Je důležité zajistit, že uzávěr je volně otočný a nejsou na něm známky opotřebení nebo koroze. V případě zjištění netěsnosti je nutné vyměnit těsnění nebo celou armaturu. Vzhledem k tomu, že v podkladu nejsou uvedeny konkrétní servisní intervaly, doporučuje se pravidelná vizuální kontrola podle potřeby systému.
Časté dotazy
Lze přírubový kulový uzávěr IVAR B2.1 použít v systémech s pitnou vodou?
Armatura má atest na pitnou vodu a je vhodná pro rozvody vody v souladu s požadavky RÚVZ Poprad.
Je možné přírubový kulový uzávěr IVAR B2.1 použít s pohony?
Armatura má připojení podle ISO 5211, což umožňuje připojení pohonu pro automatizované ovládání.
Je možné armaturu použít pro páru?
Armatura není vhodná pro páru ani pro regulaci průtoku, proto je nutné ji použít pouze jako uzavírací prvek.
Je možné armaturu použít v systémech s teplotou nad +100 °C?
Armatura je určena pro teploty až do +100 °C, při vyšších teplotách může dojít ke ztrátě těsnosti nebo poškození těsnění.
Doplňkové parametry
| Kategorie: | BRA.B2.111 - GV B2.111 |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5 kg |
| Druh výrobku: | kulový ventil / uzávěr |
| Jmenovitá světlost (DN): | DN 100 |
| Typ připojení: | příruba |
| Materiál: | nerez |
| Posledná aktuálizacia ceny: | 13.04.2026 1:06:47 |
