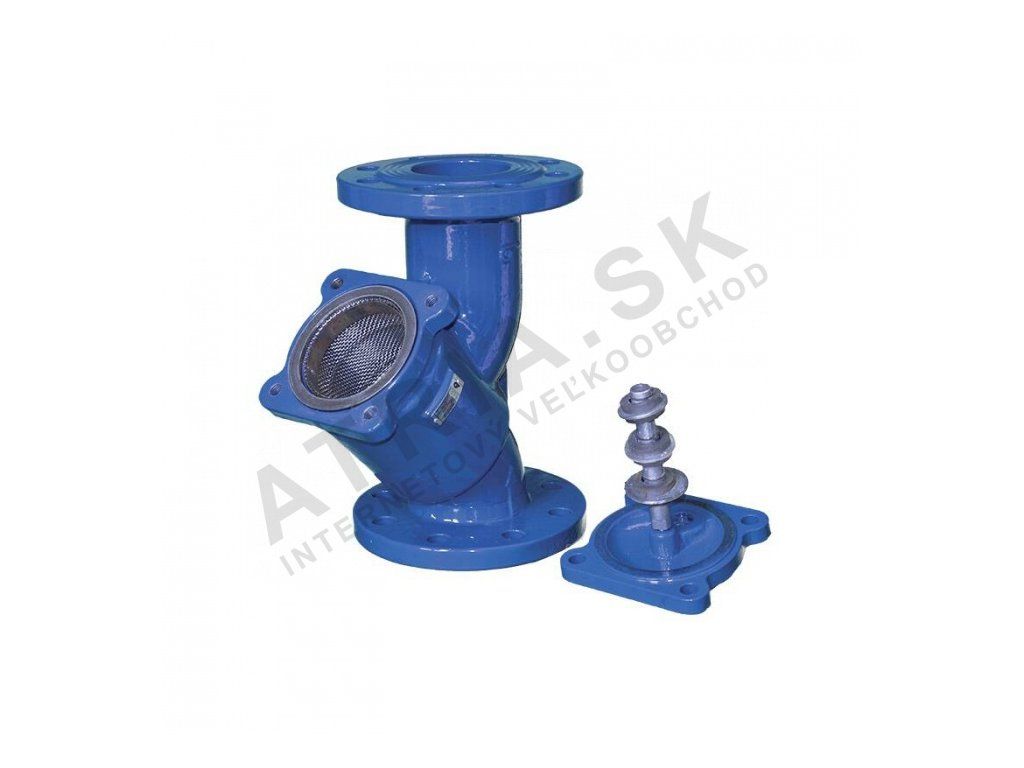

Přírubový filtr - s magnetem, DN 40, 200 mm BRA.11.000 M
Kód: 11000040MSouvisející produkty
Detailní popis produktu
Pro koho: Filtr je určen instalatérům a montážním firmám pro topné a klimatizační soustavy, kde je potřeba zachytit nečistoty a železné částice.
Kombinujte s: Vhodný je pro rozvody vody a glykolů do 50 %, s přírubami PN16 podle STN EN 1092-1.
Čím se liší: Má magnetickou vložku pro zachytávání železných částic, DN 40, 200 mm, tlak 16 bar a teplotní rozsah -10 až +100 °C.
Přírubový filtr s magnetem se používá v hydraulických soustavách pro otopné a klimatizační systémy, kde je důležitá čistota média. Je vhodný pro objekty s rozvody vody, včetně čerpacích stanic a rozvodů obsahujících až 50 % glykolů. Instalatér ho montuje mezi příruby pro odstranění nečistot a železných částic, které by mohly poškodit citlivější komponenty systému. Filtr zajišťuje dlouhodobou funkčnost a bezproblémový provoz hydraulických zařízení.
Typické aplikace zahrnují rozvody vody v topných soustavách, kde dochází k opotřebení armatur a těles, a kde je třeba pravidelná údržba. Filtr je vhodný pro systémy, kde je třeba odstranit nečistoty vzniklé při montáži nebo provozem, například z výplní nebo opotřebení ocelových potrubí. Zároveň magnetická funkce zajišťuje zachytávání železných částic, což zamezuje poškození čerpadel a jiných citlivých částí systému.
Technické parametry
| Kód | 11000040M |
|---|---|
| Značka | IVAR |
Parametry jako maximální tlak 16 bar a teplotní rozsah od -10 °C do +100 °C umožňují použití filtru v širokém rozsahu hydraulických systémů. DN 40 určuje jeho připojovací rozměr, což je důležité pro dimenzování systému a volbu vhodného místa pro montáž. Tělo filtru je vyrobeno z GJL 250 slitiny, což zaručuje odolnost vůči korozi a opotřebení.
Montáž a připojení
Montáž přírubového filtru s magnetem se provádí mezi dvě příruby PN16 podle STN EN 1092-1. Před montáží je důležité zkontrolovat čistotu připojovacích ploch a správné těsnění. Při montáži je třeba dodržovat moment utažení podle výrobce, aby nebylo poškozeno těsnění nebo příruby. Častou chybou může být nesprávné utažení nebo použití nekompatibilního těsnění, což může vést k únikům nebo poškození filtru.
Kompatibilita a příslušenství
Filtr je kompatibilní s hydraulickými systémy pracujícími s vodou a glykoly. K montáži je třeba připravit příruby PN16 a vhodné těsnění. Související produkty zahrnují kulové kohouty, příruby a těsnění EPDM. Pro údržbu může být vhodné objednat si náhradní sítko a další montážní pomůcky.
Technické souvislosti pro projektanta
Filtr funguje na principu mechanické filtrace a magnetického zachytávání železných částic. Tělo filtru je vyrobeno z GJL 250 slitiny, což zaručuje odolnost vůči korozi a opotřebení. Sítko je z AISI 304, což zajišťuje vysokou odolnost vůči korozi. Těsnění je z EPDM, což je vhodné pro provoz s vodou a glykoly. Filtr je určen pro hydraulické systémy s jednosměrným proudem média. Pro správné fungování je třeba zajistit dostatečný prostor pro údržbu a čištění filtru.
Servis a provoz
Údržba filtru zahrnuje pravidelné čištění sítku a kontrolování magnetu. Je důležité zkontrolovat, zda filtr není poškozený a zda je těsnění v dobrém stavu. Během provozu je třeba sledovat tlak a teplotu média, aby nebyl překročen maximální provozní tlak. V případě znečistění filtru je třeba provést demontáž a čištění.
Časté dotazy
Lze filtr použít pro systémy s glykolem?
Je možné použít filtr pro systémy obsahující až 50 % glykolů, což je uvedeno v technickém popisu.
Je možné použít filtr pro páru nebo oleje?
Filtr není vhodný pro páru, plyny nebo kapaliny obsahující oleje nebo uhlovodíky, jak je uvedeno v popisu.
Jaký je maximální provozní tlak filtru?
Maximální provozní tlak filtru je 16 bar, což je uvedeno v parametrech.
Je možné provádět údržbu bez demontáže filtru?
Údržba filtru vyžaduje demontáž, protože je třeba čistit sítko a kontrolovat magnet.
Doplňkové parametry
| Kategorie: | BRA.11.000,FV,M - Přírubový filtr |
|---|---|
| Záruka: | 24 |
| Druh výrobku: | filtr / odlučovač nečistot |
| Jmenovitá světlost (DN): | DN 40 |
| Typ připojení: | příruba |
| Posledná aktuálizacia ceny: | 20.04.2026 1:14:32 |
