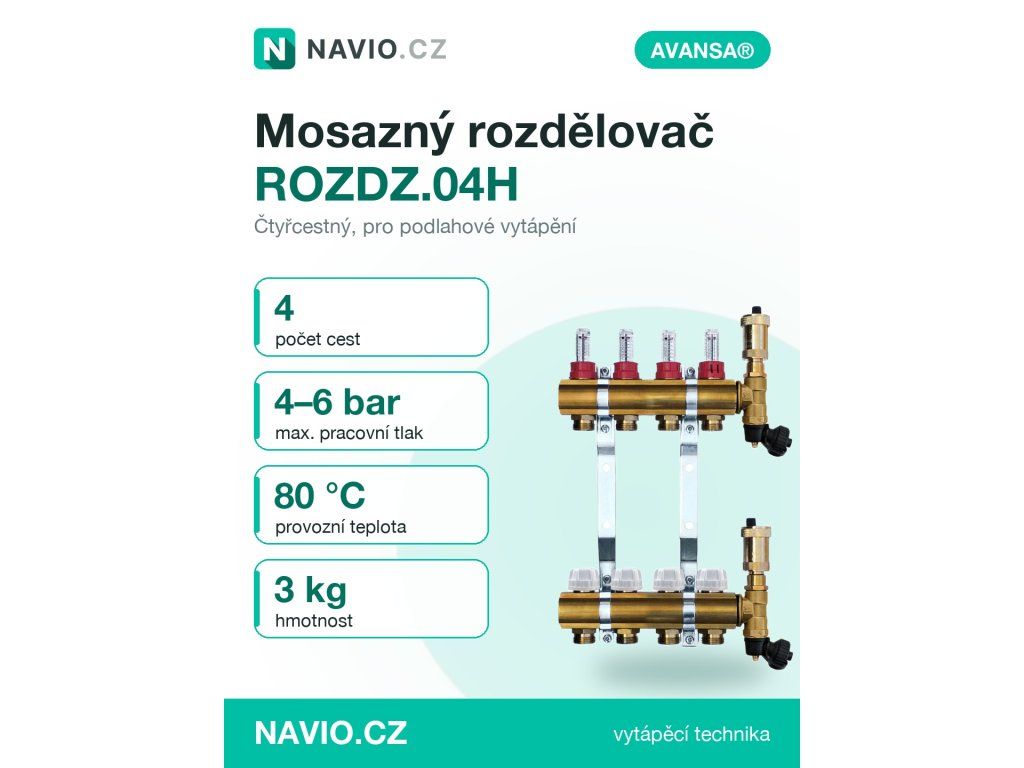

Mosazný rozdělovač 4 cestný pro podlahové vytápění
Kód: ROZDZ.04HSouvisející produkty
Detailní popis produktu
Pro koho: Montážní firmy a projektanty podlahového vytápění ve větších objektech, kde je nutné oddělně regulovat jednotlivé okruhy.
Kombinujte s: Průtokoměry a regulačními šroubeními, které umožňují sledovat spotřebu tepla a nastavit průtok v každé zóně.
Čím se liší: Mosazná armatura Press-Messing Ms 58 s poniklováním, provozní teplota až 80 °C a provozní tlak 6 bar.
Rozdělovače slouží k individuálnímu řízení tepelného toku v jednotlivých oblastech podlahového vytápění. Umožňují projektantům a montážníkům rozdělit proud vody mezi různé zóny a tak optimalizovat účinnost vytápění. Nejčastěji se vyskytují ve větších objektích, kde je nutné odděleně regulovat výkon pro různé místnosti nebo patra. V kombinaci s průtokoměry umožňuje rozdělovač sledovat spotřebu tepla a také usnadňuje následné účtování. Při montáži je důležité zajistit správné připojení potrubí a dodržení hydraulické rovnováhy.
Pro efektivní provoz je rozdělovač doplněn o uzavírací ventily, které umožňují izolaci jednotlivých zón. Regulační šroubení pak umožňuje nastavit průtok vody a tak zabezpečit rovnoměrné vytápění. Koncepce umožňuje montážníkům snadné a rychlé připojení potrubí a zároveň zajištění dlouhodobé stability celého systému. Pro správné fungování je důležitá i hygienická kvalita materiálů a těsnost spojů.
Technické parametry
| EAN | 5900308730126 |
|---|---|
| Krajina původu | Slovensko |
| Materiál | mosaz |
| Max. pracovný tlak | 4 - 6 barov |
| Závit | DIN ISO EN 228-1 |
| Hmotnost | 3 kg |
| Kód | ROZDZ.04H |
| Značka | AVANSA |
Maximální pracovní tlak 4–6 bar zajišťuje bezproblémové fungování v běžných topných soustavách. Závitový standard DIN ISO EN 228-1 zaručuje kompatibilitu s běžnými armaturami. Tlakové a hydraulické parametry mají význam pro správné dimenzování potrubí a regulačních prvků. Mosaz jako materiál zaručuje odolnost proti korozi a dlouhou trvanlivost v agresivním prostředí.
Montáž a připojení
Instalace rozdělovače začíná pečlivým plánováním hydraulického schematu. Při montáži je třeba zajistit správné připojení potrubí a dodržení hydraulické rovnováhy. Před montáží je vhodné prověřit, zda jsou k dispozici všechny potřebné tvarovky a armatury. Při závrtu je důležité použít vhodné těsnění a dodržet moment utažení podle výrobce. Běžnou chybou je nedostatečné utažení nebo špatné uspořádání průchodových míst, což může vést k únikům nebo k poruchám v hydraulice. Doporučuje se zkontrolovat správné uspořádání průtokoměrů a jejich umístění v ose potrubí.
Kompatibilita a příslušenství
Rozdělovač AVANSA ROZDZ.04H je kompatibilní s běžnými armaturami a potrubím se standardním závitem. Pro úplné dokončení instalace je vhodné doobjednat průtokoměry, kulové kohouty a případné tvarovky podle potřeby. Související produkty zahrnují například mosazné regulační šroubení, kulové kohouty nebo expanzní nádoby. Při plánování je vhodné zohlednit celkovou hydraulickou schéma a rovnováhu mezi jednotlivými zónami.
Technické souvislosti pro projektanta
Rozdělovač zajišťuje hydraulické rozdělení a regulaci průtoku vody v topném systému. Mosaz jako materiál je vhodný pro vodní prostředí a zajišťuje odolnost proti korozi. Závitový standard DIN ISO EN 228-1 umožňuje snadné připojení k dalším prvky systému. Regulační šroubení a průtokoměry slouží k nastavení a monitorování průtoku. Pro optimální provoz je důležitá hydraulická rovnováha mezi jednotlivými zónami. Špatně zvolený průtok může vést k nerovnoměrnému vytápění nebo k přetížení otopného systému.
Servis a provoz
Během provozu je důležité kontrolovat těsnost spojů a stav průtokoměrů. Doporučuje se pravidelně provádět odvzdušnění systému a zkontrolovat funkčnost odvzdušňovacího a vypouštěcího ventilu. Při servisu je vhodné zkontrolovat úplnost a správné nastavení regulačního šroubení. Pokud se objeví nepravidelnosti v hydraulice, může být nutné provést revizi celého systému. Podle dostupných informací není uveden konkrétní servisní interval, ale doporučuje se provádět inspekci a údržbu podle potřeby provozu.
Časté dotazy
Lze rozdělovač ROZDZ.04H připojit na existující topný systém?
Ano, pokud systém obsahuje potrubí se standardním závitem DIN ISO EN 228-1 a hydraulickou rovnováhu lze upravit podle potřeby.
Jaký je maximální pracovní tlak rozdělovače?
Rozdělovač je navržen pro maximální pracovní tlak v rozmezí 4 až 6 bar, což je vhodné pro běžné topné soustavy.
Je možné rozdělovač ROZDZ.04H použít v systémech s podlahovým vytápěním?
Ano, rozdělovač je specificky navržen pro hydraulické řízení tepelného toku v systémech podlahového vytápění.
Je rozdělovač vybaven automatickým odvzdušňovacím ventilem?
Ano, rozdělovač je vybaven automatickým odvzdušňovacím ventilem s průměrem 1/2 palce.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Mosazné rozdělovače HPW |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3 kg |
| EAN: | 5900308730126 |
| Počet okruhů: | 4 |
| Materiál rozdělovače: | mosaz |
| Průtokoměry: | s průtokoměry |
| Armatúra: | Press-Messing Ms 58, poniklovaná |
| Krajina pôvodu: | Slovensko |
| Kvapaliny: | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál: | mosaz |
| Max. pracovný tlak: | 4 - 6 barov |
| Max. prípustná prevádzková teplota: | + 80 °C |
| Max. prípustný prevádzkový tlak: | 6 barov |
| Max. skúšobný tlak: | 10 barov |
| Závit: | DIN ISO EN 228-1 |
| EAN: | 5900308730126 |
