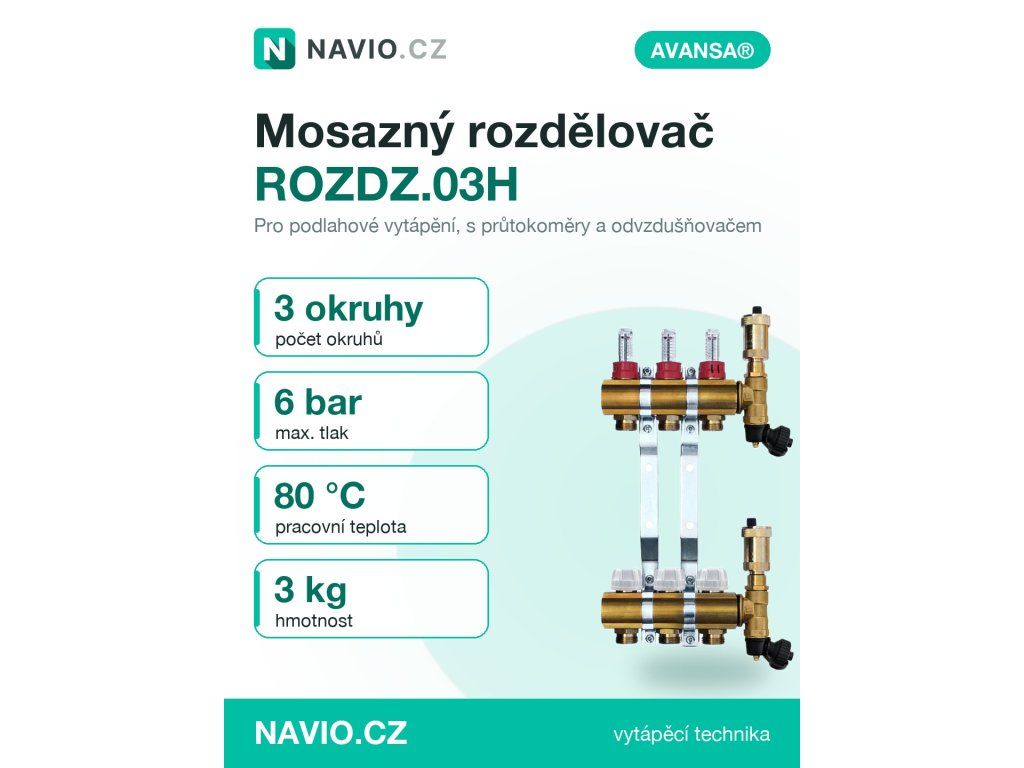

Mosazný rozdělovač 3 cestný pro podlahové vytápění
Kód: ROZDZ.03HSouvisející produkty
Detailní popis produktu
Pro koho: Rozdělovač je určen pro montážní firmy a domácnosti s většími systémy podlahového vytápění, například rodinné domy nebo menší bytové domy.
Kombinujte s: Vhodné je použít s dalšími prvky otopné soustavy odpovídajícími pracovnímu tlaku 4–6 barů a teplotě až 80 °C, například uzavíracími ventily a průtokoměry.
Čím se liší: Mosazná konstrukce s poniklováním a závity DIN ISO EN 228-1 nabízí odolnost proti korozi, přičemž maximální provozní tlak je 6 barů a zkušební tlak 10 barů.
Podlahové vytápění vyžaduje přesné rozdělení teplé vody mezi jednotlivé smyčky, aby byla zajištěna rovnoměrná teplota a efektivní výměna tepla. Třícestný rozdělovač AVANSA ROZDZ.03H slouží k hydraulickému oddělení a regulaci proudění otopné vody ve větších systémech, například v rodinných domech, rekreačních zahradních domcích nebo menších bytových domcích s více vytápěnými místnostmi. Instalatér při montáži řeší správné připojení k rozdělovači, nastavení průtoku a zabezpečení těsnosti spojů.
Výhodou třícestného rozdělovače je možnost odděleného ovládání a regulace jednotlivých smyček. To umožňuje flexibilní řízení výkonu v rámci jediného systému. Pro správné fungování je nutné zajistit, že všechny komponenty jsou kvalitně připojeny a hydraulické parametry jsou v souladu s návrhem otopné soustavy.
Technické parametry
| EAN | 5900308730119 |
|---|---|
| Krajina původu | Slovensko |
| Materiál | mosaz |
| Max. pracovný tlak | 4 - 6 barov |
| Závit | DIN ISO EN 228-1 |
| Hmotnost | 3 kg |
| Kód | ROZDZ.03H |
| Značka | AVANSA |
Maximální pracovní tlak 6 barů zaručuje vysokou odolnost vůči hydraulickému namáhání. Tento parametr je důležitý pro správné dimenzování systému, zejména pokud je rozdělovač zapojen do soustavy s větším počtem otopných smyček nebo pokud je použit v prostorách s vyšším požadavkem na tepelný výkon. Mosazná konstrukce poskytuje vysokou odolnost korozi a výdrž v agresivním prostředí otopné vody.
Montáž a připojení
Připojení rozdělovače probíhá pomocí závitových spojů DIN ISO EN 228-1. Nejprve se zkontroluje, zda jsou všechny příslušenství (uzavírací ventily, průtokoměry, odvzdušňovací a vypouštěcí ventily) správně uspořádány podle technického plánu. Důležité je zajistit, aby byl rozdělovač umístěn v dostatečně přístupné poloze, která umožňuje snadné nastavení a pravidelnou kontrolu průtoku.
Při montáži je vhodné dbát na správné utažení šroubení a použití kvalitních těsnění. Častou chybou je nedostatečné utažení nebo použití nekompatibilního těsnění, což může vést k netěsnostem. Doporučuje se také připojení k rozdělovači v horizontální poloze, aby bylo zajištěno správné odvzdušnění systému.
Kompatibilita a příslušenství
Rozdělovač AVANSA je kompatibilní s tradičními otopnými systémy s více smyčkami, které využívají podlahové vytápění. Pro dokonalé fungování systému je vhodné doobjednat dodatečné prvky, jako jsou průtokové směšovací ventily nebo regulační termostatické hlavice. Související produkty mohou zahrnovat i expanzní nádobu, pojistný ventil nebo oběhové čerpadlo.
Technické souvislosti pro projektanta
Rozdělovač zajišťuje hydraulické oddělení jednotlivých otopných smyček a umožňuje jejich samostatnou regulaci. Princip fungování je založen na rozdělení průtoku otopné vody mezi jednotlivé oběhové smyčky. Mosazný materiál je vhodný pro dlouhodobé udržování hygienických a technologických vlastností. V rámci celkové otopné soustavy je nutné zajistit, aby byla zvolena správná hydraulická bilance, která zohledňuje celkový průtok a odpor v systému.
Pro efektivní provoz je důležité, aby byla zvolena správná velikost průtokových čidel a aby byl systém správně zapojen do rozdělovače. Pravidelná kontrola hydraulických parametrů a nastavení průtoku zvyšuje životnost systému i účinnost otopné soustavy.
Servis a provoz
Pravidelná údržba zahrnuje kontrolu těsnosti všech spojů, odvzdušnění systému a ověření správné funkce průtokoměrů a regulátorů. Doporučuje se provádět servisní inspekce minimálně jednou za sezónu, zejména před zahájením topné sezóny. Důležitým kontrolním bodem je i stav těsnění a hygienická čistota průtokových čidel.
Časté dotazy
Může být rozdělovač použit v systémech s více než třemi otopnými smyčkami?
Není vhodný pro systémy s více než třemi otopnými smyčkami. Pro větší počet smyček je třeba volit rozdělovač s vyšším počtem připojení.
Jaký typ těsnění se doporučuje pro montáž?
Doporučuje se použít kvalitní těsnění vhodné pro mosazné konstrukce, které splňuje normu DIN ISO EN 228-1.
Lze rozdělovač použít s termostatickými hlavicemi?
Ano, rozdělovač je kompatibilní s termostatickými hlavicemi, které lze připojit na regulační šroubení.
Je možné rozdělovač použít v systémech s podlahovým vytápěním a otopnými tělesy?
Ne, rozdělovač je specificky navržen pro systémy s podlahovým vytápěním. Pro kombinované systémy je třeba zvolit jiný typ rozdělovače.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Mosazné rozdělovače HPW |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3 kg |
| EAN: | 5900308730119 |
| Počet okruhů: | 3 |
| Materiál rozdělovače: | mosaz |
| Průtokoměry: | s průtokoměry |
| Armatúra: | Press-Messing Ms 58, poniklovaná |
| Krajina pôvodu: | Slovensko |
| Kvapaliny: | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál: | mosaz |
| Max. pracovný tlak: | 4 - 6 barov |
| Max. prípustná prevádzková teplota: | + 80 °C |
| Max. prípustný prevádzkový tlak: | 6 barov |
| Max. skúšobný tlak: | 10 barov |
| Závit: | DIN ISO EN 228-1 |
| EAN: | 5900308730119 |
Video Rozdeľovač mosadzný 3 cestný pre podlahové kúrenie
