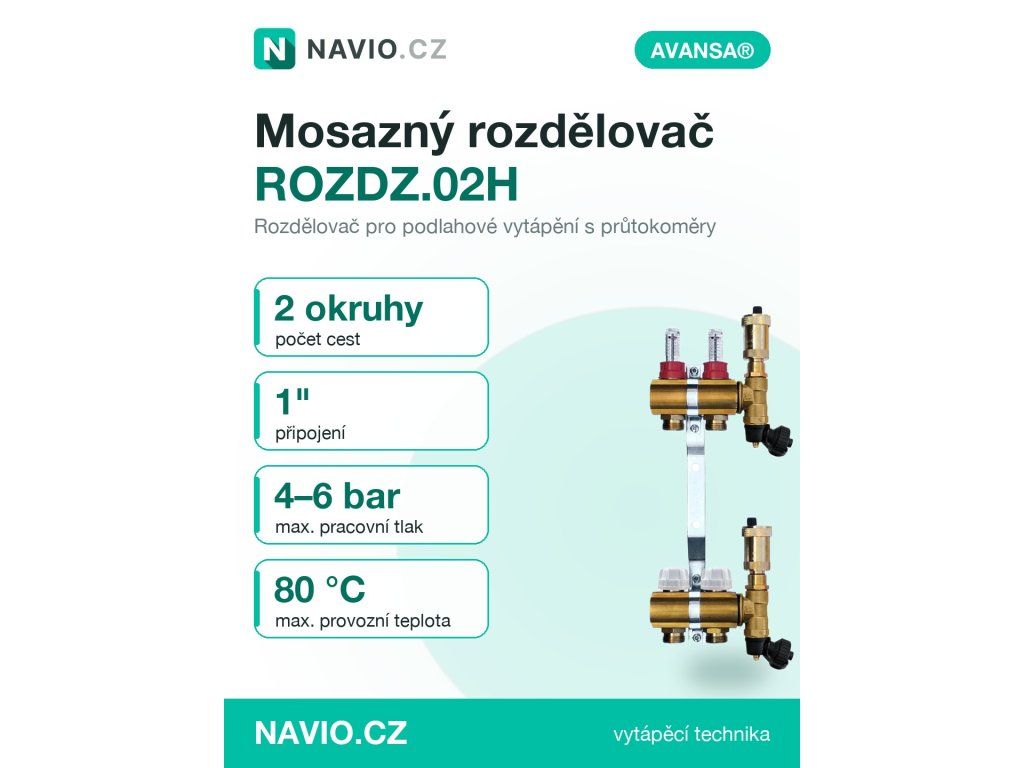

Mosazný rozdělovač 2 cestný pro podlahové vytápění
Kód: ROZDZ.02HSouvisející produkty
Detailní popis produktu
Pro koho: Mosazný rozdělovač pro podlahové vytápění je určen do bytových a rodinných domů, kde se hydraulicky rozděluje průtok vody do jednotlivých okruhů.
Kombinujte s: Pro připojení k rozdělovacímu a sběrnému trubkovému systému je nutné dodržet závitový standard DIN ISO EN 228-1 a použít těsnění podle tohoto standardu.
Čím se liší: Výrobek má mosaznou armaturu Press-Messing Ms 58 s niklovým povrchem, max. pracovní tlak 4–6 bar a max. provozní teplotu 80 °C.
Instalace rozdělovačů je běžnou částí projektů podlahového vytápění, kde je třeba hydraulicky rozdělit a řídit průtok vody do jednotlivých oblastí. Tento typ rozdělovače se často používá v bytových i rodinných domcích, kde je důležité dosáhnout rovnoměrného rozdělení tepla. Montážník musí zajistit přesné připojení k rozdělovacímu a sběrnému trubkovému systému, aby byl průtok vody v každé oblasti co nejefektivnější. Při montáži je nutné respektovat hydraulické vlastnosti systému a zároveň zajistit správné nastavení regulačních prvků.
Technické parametry
| EAN | 5900308730096 |
|---|---|
| Krajina původu | Slovensko |
| Materiál | mosaz |
| Max. pracovný tlak | 4 - 6 barov |
| Závit | DIN ISO EN 228-1 |
| Hmotnost | 5 kg |
| Kód | ROZDZ.02H |
| Značka | AVANSA |
Montáž a připojení
Montáž rozdělovače začíná pečlivým vyčištěním připojovacích ploch a závitů. Připojení se provádí pomocí závitových spojů s těsněním, které musí být voleno podle normy DIN ISO EN 228-1. Před montáží je vhodné zkontrolovat, zda jsou uzavírací ventily a regulační šroubení v pořádku a zda je přítomen automatický odvzdušňovací ventil. Běžné chyby při montáži zahrnují nedostatečné utažení spojů, špatné těsnění nebo nesprávné nastavení průtokových regulací. Pro správnou funkci systému je důležité zajistit, aby byly všechny příslušenství pevně a bez netěsností připojeny.
Kompatibilita a příslušenství
Rozdělovač AVANSA ROZDZ.02H je kompatibilní s rozdělovacími a sběrnými trubkovými systémy pro podlahové vytápění. K montáži může být potřeba objednat další prvky, jako jsou tvarovky, kulové kohouty nebo průtokoměry. Související produkty zahrnují například mosazné rozdělovače HPW nebo další prvky pro hydraulické řízení. Při výběru příslušenství je důležité respektovat stejný materiál a závitový standard, aby byla zajištěna spolehlivá funkce celého systému.
Technické souvislosti pro projektanta
Princip funkce rozdělovače spočívá v hydraulickém rozdělení průtoku vody mezi jednotlivé oblasti podlahového vytápění. Mosazný materiál zaručuje vysokou odolnost vůči korozi a dlouhou životnost za normálních provozních podmínek. Rozdělovač je vybaven uzavíracími ventily, což umožňuje jednotlivé oblasti systému oddělit pro účely údržby nebo úpravy. Hydraulické zapojení musí být navrženo tak, aby byl průtok vody rovnoměrně rozdělen a aby nedocházelo k přetížení jednotlivých částí systému. Elektrické zapojení není součástí tohoto prvku. Důležitým faktorem pro životnost a účinnost je správné nastavení regulačních prvků a pravidelná kontrola těsností spojů.
Servis a provoz
Údržba rozdělovače zahrnuje pravidelnou kontrolu těsností spojů, funkce uzavíracích ventilů a regulačních prvků. Je důležité zajistit, že odvzdušňovací ventil funguje správně a že nedochází k nárůstu vzduchu v systému. V případě netěsností je nutné spoje znovu utáhnout nebo vyměnit těsnění. Výrobce neuvádí konkrétní servisní intervaly, proto je vhodné provádět kontrolu podle potřeby a v případě podezření na poruchu. Během provozu je třeba sledovat hydraulické parametry systému a případné změny v průtoku vody.
Časté dotazy
Lze rozdělovač AVANSA ROZDZ.02H použít v systémech podlahového vytápění?
ANO, rozdělovač je speciálně navržen pro hydraulické rozdělení průtoku v systémech podlahového vytápění.
Je možné připojit rozdělovač k trubkovému systému s jiným závitovým standardem?
NE, rozdělovač je vybaven závitem podle normy DIN ISO EN 228-1, který musí být kompatibilní s ostatními prvky systému.
Je rozdělovač vybaven průtokoměry?
ANO, rozdělovač je vybaven regulační armaturou s průtokoměry, což umožňuje sledovat průtok vody v jednotlivých oblastech systému.
Je možné vyměnit odvzdušňovací ventil?
ANO, odvzdušňovací ventil je samostatný prvek a lze ho vyměnit v případě poškození nebo nekvalitní funkce.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Mosazné rozdělovače HPW |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5 kg |
| EAN: | 5900308730096 |
| Počet okruhů: | 2 |
| Materiál rozdělovače: | mosaz |
| Průtokoměry: | s průtokoměry |
| Armatúra: | Press-Messing Ms 58, poniklovaná |
| Krajina pôvodu: | Slovensko |
| Kvapaliny: | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál: | mosaz |
| Max. pracovný tlak: | 4 - 6 barov |
| Max. prípustná prevádzková teplota: | + 80 °C |
| Max. prípustný prevádzkový tlak: | 6 barov |
| Max. skúšobný tlak: | 10 barov |
| Závit: | DIN ISO EN 228-1 |
| EAN: | 5900308730096 |
