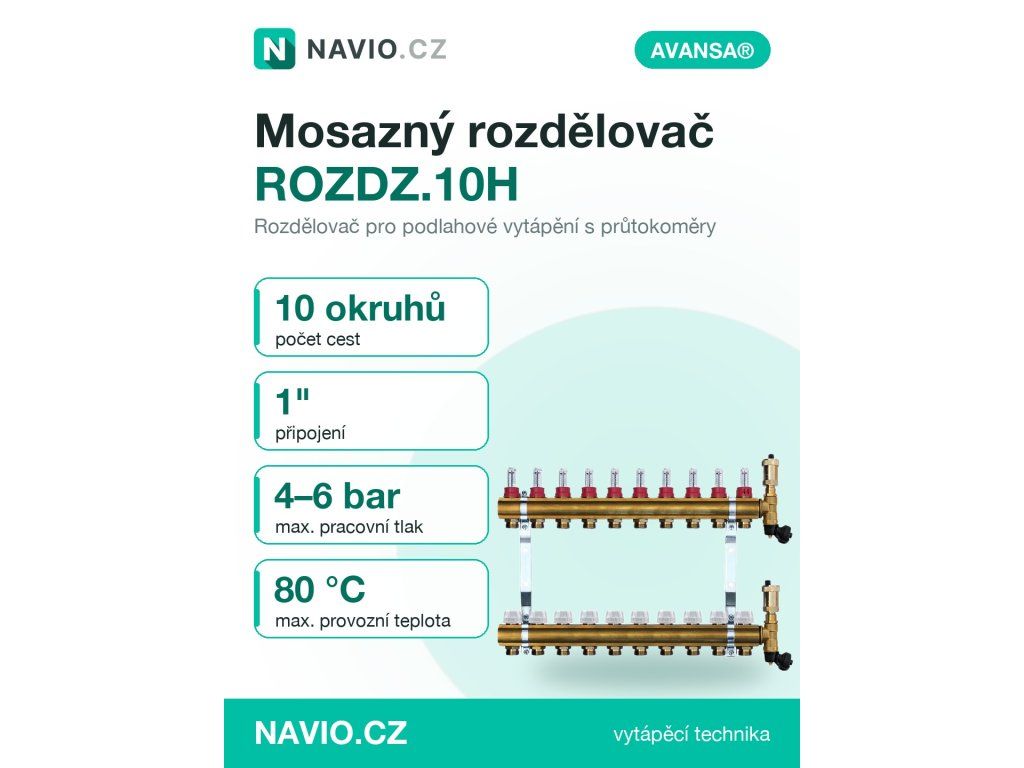

Mosazný rozdělovač 10 cestný pro podlahové vytápění
Kód: ROZDZ.10HSouvisející produkty
Detailní popis produktu
Pro koho: Rozdělovač je určen pro menší objekty, jako jsou byty a rodinné domy, a pro montážní firmy v systémech podlahového vytápění.
Kombinujte s: Lze jej kombinovat s vodou na vytápění a vodnými zmesmi s nemrznoucí přísadou; připojení probíhá závity DIN ISO EN 228-1, 1 palec.
Čím se liší: Mosazná armatura Press-Messing Ms 58 s niklováním, maximální pracovní tlak 4–6 barů a provozní teplota až 80 °C.
Desetcestný rozdělovač se používá v hydraulických systémech podlahového vytápění, kde je třeba rozdělit a regulovat proud teplé vody mezi jednotlivé oblasti vytápěné plochy. Tento typ rozdělovače je vhodný pro menší objekty, jako jsou byty, rodinné domy nebo prostory s nízkou tepelnou ztrátou. Instalatér při montáži řeší hydraulické vyvážení systému, což zajišťuje rovnoměrné vytápění všech částí místnosti a optimalizuje výkon celé otopné soustavy.
Montážník musí zohlednit rozměry rozdělovače, typ závitů a připojovací prvky. Důležitou součástí je hydraulické vyvážení jednotlivých okruhů, což lze zjistit měřením průtoku nebo výpočtem potřebného průtoku podle tepelné ztráty. Rozdělovač je vhodný pro systémy, kde je třeba získat přehled o průtocích a umožnit jejich ruční nebo automatické nastavení.
Technické parametry
| EAN | 5900308730249 |
|---|---|
| Krajina původu | Slovensko |
| Materiál | mosaz |
| Max. pracovný tlak | 4 - 6 barov |
| Závit | DIN ISO EN 228-1 |
| Hmotnost | 3 kg |
| Kód | ROZDZ.10H |
| Značka | AVANSA |
Maximální pracovní tlak 4 až 6 barů zajišťuje bezpečnou funkci rozdělovače v běžných hydraulických systémech. Závit DIN ISO EN 228-1 je standardní pro připojení potrubí. Mosaz jako materiál zajišťuje odolnost proti korozi a vysokou životnost. Hmotnost 3 kg je vhodná pro montáž na stěnu nebo v rozdělovací skříňce.
Montáž a připojení
Montáž začíná volbou vhodného místa, kde bude rozdělovač přístupný pro údržbu a měření. Připojení se provádí prostřednictvím závitů 1 palec. Před montáží je nutné zkontrolovat stav těsnění a správnost typu závitů. Častou chybou je nesprávné utažení nebo použití nesprávných těsnění, což může vést k únikům nebo poškození rozdělovače.
Instalatér by měl zkontrolovat hydraulické vyvážení každého okruhu a zaznamenat průtoky. V první fázi se doporučuje provést hydraulické vyvážení ručně, případně následně doplnit automatické vyvážení. Při montáži je důležité zajistit správnou orientaci průtokoměrů a uzavíracích ventilů, aby byly snadno přístupné a čitelné.
Kompatibilita a příslušenství
Rozdělovač je kompatibilní s potrubím s závitem 1 palec a s hydraulickými prvkami, jako jsou kulové kohouty, průtokoměry a regulační ventily. Doporučuje se doobjednat těsnění a případně montážní skříňku nebo držák, pokud není součástí dodávky. Související produkty zahrnují mosazné rozdělovače jiných typů, průtokoměry a regulační šroubení.
Technické souvislosti pro projektanta
Princip funkce rozdělovače spočívá v hydraulickém rozdělení teplé vody mezi jednotlivé okruhy podlahového vytápění. Mosaz jako materiál zajišťuje odolnost proti korozi a vysokou životnost. Hydraulické vyvážení jednotlivých okruhů je klíčové pro rovnoměrné vytápění a účinný provoz systému. Elektrické zapojení není součástí tohoto rozdělovače, protože neobsahuje elektronické prvky.
Projektant musí zohlednit celkový průtok a hydraulické ztráty v systému. Vhodné je provést výpočet průtoku pro každý okruh a zajistit, aby rozdělovač byl schopen zvládnout celkový průtok. Důležitým faktorem pro životnost a účinnost je i kvalita těsnění a správné utažení všech připojení.
Servis a provoz
Údržba rozdělovače zahrnuje pravidelné kontroly těsností a stavu průtokoměrů. Je důležité zajistit, že všechny ventily a šroubení jsou funkční a přístupné. V případě podezření na únik nebo nesprávné hydraulické vyvážení je nutné provést měření průtoku a případně přestavit šroubení.
Časté dotazy
Lze rozdělovač použít pro větší systémy podlahového vytápění?
Pro větší systémy se doporučuje vybrat rozdělovač s vyšším počtem cest. Tento model je vhodný pro menší objekty s maximálně 10 okruhy.
Je možné rozdělovač připojit k automatickému vyvážení?
Ano, rozdělovač je kompatibilní s automatickým vyvážením, pokud jsou k dispozici vhodné regulační ventily a průtokoměry.
Co zahrnuje dodávka rozdělovače?
Dodávka zahrnuje uzavírací ventily, průtokoměry, držák, přechodový kus s automatickým odvzdušňovacím ventilem a otočným vypouštěcím ventilem.
Je možné rozdělovač použít v systémech s vysokým tlakem?
Maximální pracovní tlak je 4 až 6 barů. Pro systémy s vyšším tlakem je třeba zvolit jiný model s vyšší tolerancí.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Mosazné rozdělovače HPW |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3 kg |
| EAN: | 5900308730249 |
| Počet okruhů: | 10 |
| Materiál rozdělovače: | mosaz |
| Průtokoměry: | s průtokoměry |
| Armatúra: | Press-Messing Ms 58, poniklovaná |
| Krajina pôvodu: | Slovensko |
| Kvapaliny: | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál: | mosaz |
| Max. pracovný tlak: | 4 - 6 barov |
| Max. prípustná prevádzková teplota: | + 80 °C |
| Max. prípustný prevádzkový tlak: | 6 barov |
| Max. skúšobný tlak: | 10 barov |
| Závit: | DIN ISO EN 228-1 |
| EAN: | 5900308730249 |
Video Rozdeľovač mosadzný 10 cestný pre podlahové kúrenie
