Kulový uzávěr se závitem - jednodílný z nerezové oceli řady A3 - 5/4"; L=76mm BRA.A3.622

Detailní popis produktu

Kulový uzávěr série A3 značky IVAR je často používán v otopných a klimatizačních systémech, včetně systémů pro ohřev pitné vody a výměny olejů. Tento typ armatury slouží k úplnému uzavření průtoku média v potrubí, což je důležité při údržbě, opravách nebo při výměně jednotlivých částí systému. V praxi je často používán v topných kotelech, výměnících tepla, v systémech podlahového vytápění a v systémech s vyšším požadavkem na korozi a teplotu. Díky své konstrukci a materiálu je vhodný pro montáž do systémů, kde je potřeba spolehlivého uzavírání a dlouhodobé funkčnosti.

Typické aplikace zahrnují systémy s teplou vodou, olejové systémy, systémy s uhlovodíky a systémy pro vytápění a chlazení. Montážník při instalaci řeší správné připojení závitových konců, kontrolu těsnosti a případného přednastavení páčky. Díky jednoduchosti a spolehlivosti je tento kulový uzávěr vhodný pro různé typy objektů – od rodinných domů po průmyslové zařízení.

Technické parametry

Montáž a připojení

Montáž kulového uzávěru série A3 zahrnuje připojení závitových konců k potrubí. Před montáží je nutné zajistit, že závity jsou čisté a bez poškození. Při montáži se doporučuje použít těsnící pásku nebo těsnící pasta, aby byla zajištěna těsnost. Délka armatury (76 mm) a průměr (5/4 palce) jsou důležité pro správné zapasování do systému. Při montáži je třeba dodržovat moment utažení podle výrobce, aby nedošlo k poškození těsnění nebo tělesa armatury. Častou chybou je nesprávné utažení nebo použití nevhodného těsnícího materiálu, což může vést k únikům.

Kompatibilita a příslušenství

Kulový uzávěr série A3 je kompatibilní s potrubními systémy s ISO 228-1 závity, což umožňuje jeho použití v rámci široké škály aplikací. K montáži může být potřeba doobjednat těsnící pásku nebo těsnící pasta, které zajišťují těsnost spojení. Související produkty zahrnují kulové uzávěry jiných průměrů, tvarovky, kulové uzávěry s jiným typem připojení (např. s přírubou) a další armatury pro uzavírání a regulaci průtoku.

Technické souvislosti pro projektanta

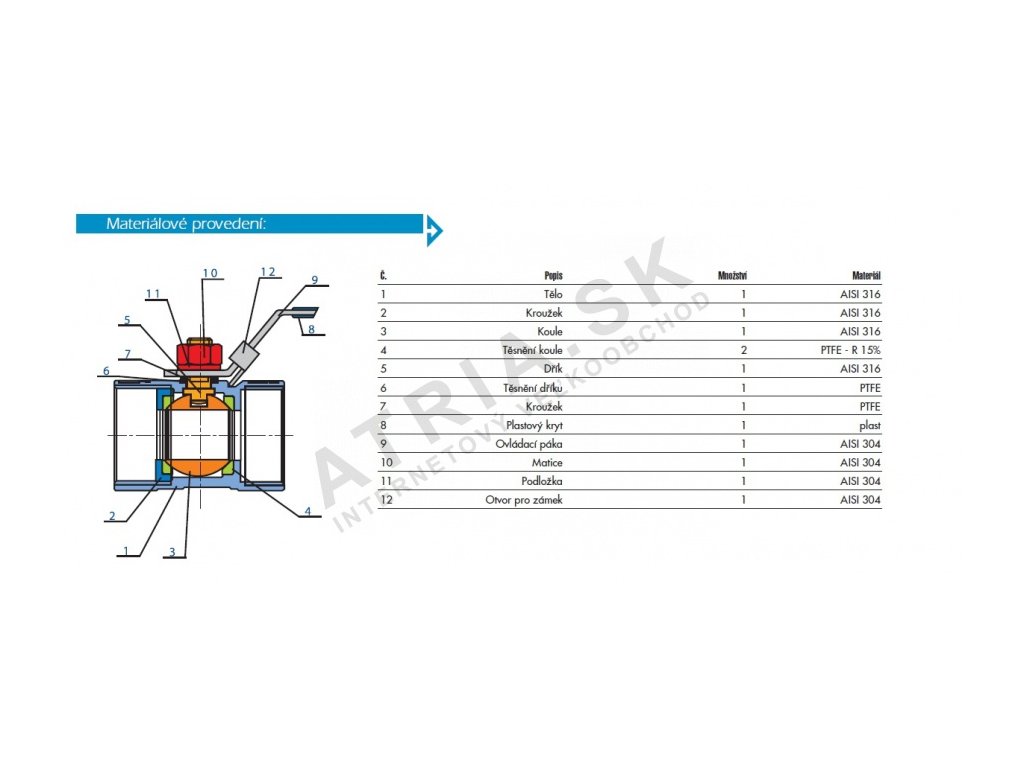

Kulový uzávěr série A3 funguje na principu uzavření toku média v potrubí pomocí koule, která se pohybuje v tělese armatury. Koule je vyrobena z nerezové oceli AISI 316, což zajišťuje odolnost vůči korozi a vysokým teplotám. Těsnění je vyrobeno z PTFE, což zajišťuje nízký třecí odpor a dlouhou životnost. Materiál tělesa (nerezová ocel A351 CF8M) je vhodný pro aplikace s vysokými požadavky na odolnost vůči korozi a teplotě. Armatura je vhodná pro systémy s teplou vodou, oleji a uhlovodíky, ale není vhodná pro regulaci páry nebo průtoku. V systému se armatura montuje do potrubí a slouží k úplnému uzavření průtoku.

Servis a provoz

Údržba kulového uzávěru série A3 zahrnuje pravidelnou kontrolu těsnosti spojení a stavu těsnění. Je důležité zajistit, že páčka je správně nastavena a že armatura je v uzavřené nebo otevřené poloze podle potřeby. Během provozu je třeba sledovat případné úniky nebo poškození těsnění. Servisní intervaly nejsou v podkladu uvedeny, ale doporučuje se pravidelná kontrola podle potřeby systému.

Časté dotazy

Lze kulový uzávěr IVAR série A3 použít v systémech s pitnou vodou?
Armatura je testována a certifikována pro systémy s pitnou vodou, což zajišťuje její bezpečné použití v těchto aplikacích.

Je možné armaturu použít v systémech s vysokou teplotou?
Armatura je schopná pracovat v teplotním rozmezí od -25 °C do +180 °C, což zahrnuje aplikace s vysokou teplotou.

Je možné armaturu použít pro regulaci průtoku?
Armatura není vhodná pro regulaci průtoku nebo páry, protože je navržena pouze pro úplné uzavření nebo otevření průtoku.

Je armatura kompatibilní s ISO 228-1 závity?
Armatura má závity podle ISO 228-1, což zajišťuje její kompatibilitu s běžnými potrubními systémy.
