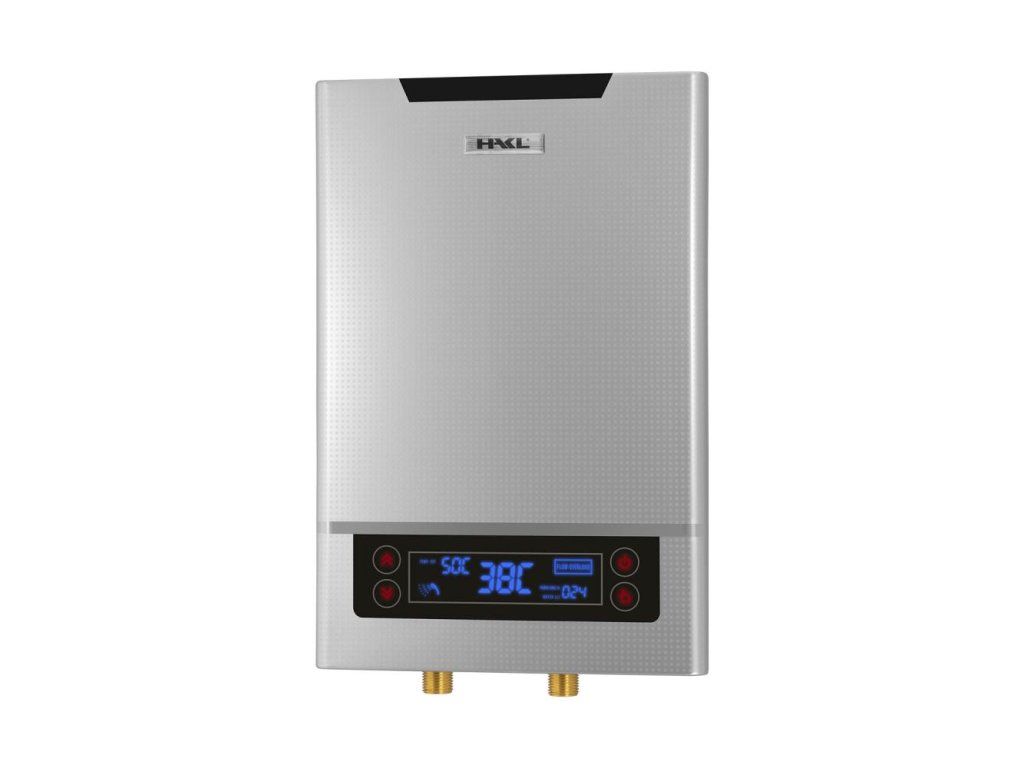

HAKL 3K DL 3-9 kW
Kód: HA3KDL3090Související produkty
Detailní popis produktu
Pro koho: Určeno pro bytové domy, rekreační zařízení a průmyslové provozy s požadavkem na okamžitý ohřev vody bez zásobníku.
Kombinujte s: Vhodný k napájení 3 x 230 V s jištěním 3 x 16 A a k systémům s tlakem 0,12 až 0,6 MPa.
Čím se liší: Výkon 9 kW se automaticky řídí podle průtoku, takže teplota vody zůstává stabilní při různých odběrech.
Elektrický průtokový ohřívač HAKL 3K DL 3-9 kW se využívá v domácích i průmyslových vodovodních systémech, kde je potřeba okamžitý ohřev vody bez nutnosti zásobníkového ohřevu. Tento typ ohřívače je vhodný pro objekty, kde je vysoký požadavek na trvalý a bezprostřední přívod teplé vody – například v bytových domovech, rekreačních zařízeních nebo v průmyslových provozech. Montážník při instalaci řeší hydraulické připojení, elektrické napájení a zajištění těsnosti a bezpečnosti systému.
Ohřívač je vhodný pro systémy s tlakem v rozmezí 0,12 MPa až 0,6 MPa. Při montáži je důležité zohlednit hydraulické podmínky, elektrické připojení a dostatečný prostor pro přístup k řídicím prvkům. Výhodou tohoto modelu je možnost automatického řízení výkonu topných spirál v závislosti na průtoku, což zajišťuje konstantní teplotu vody i při různých režimech využití.
Technické parametry
| Výrobce: | HAKL - kompletované na Slovensku |
|---|---|
| Příkon: | 9 kW |
| Napětí: | 3 x 230 V |
| Jištění: | 3 x 16 A |
| Objem: | 0 l |
| Max. trvalý tlak vody: | 6 bar |
| Min. spínací tlak: | 1,2 bar |
| Rozteč pripojovacích vývodov: | 85 mm |
| Hmotnost netto: | 4,7 kg |
| Hmotnost brutto: | 5,3 kg |

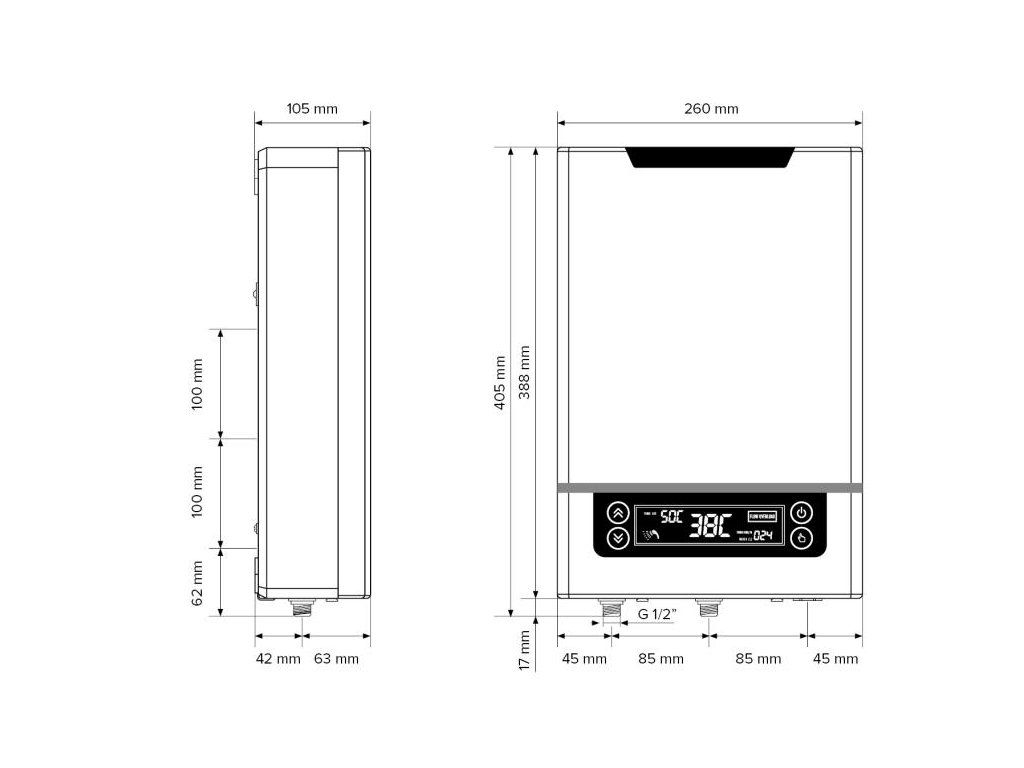

| Rozměry výrobku (v x š x h): | 40,5 x 26 x 10 cm |
| Rozměry krabice (v x š x h): | 48 x 37 x 14 cm |
| EAN | 8586018642057 |
| Kód | HA3KDL3090 |
| Značka | HAKL |
Parametry jako výkon 9 kW, napětí 3 x 230 V a jištění 3 x 16 A jsou důležité pro dimenzování elektrického napájení a hydraulického systému. Minimální spínací tlak 1,2 bar znamená, že ohřívač vyžaduje určitý základní průtok vody pro spuštění. Maximální trvalý tlak 6 bar omezuje hydraulické zatížení a musí být zohledněn při návrhu potrubí a příslušenství.
Montáž a připojení

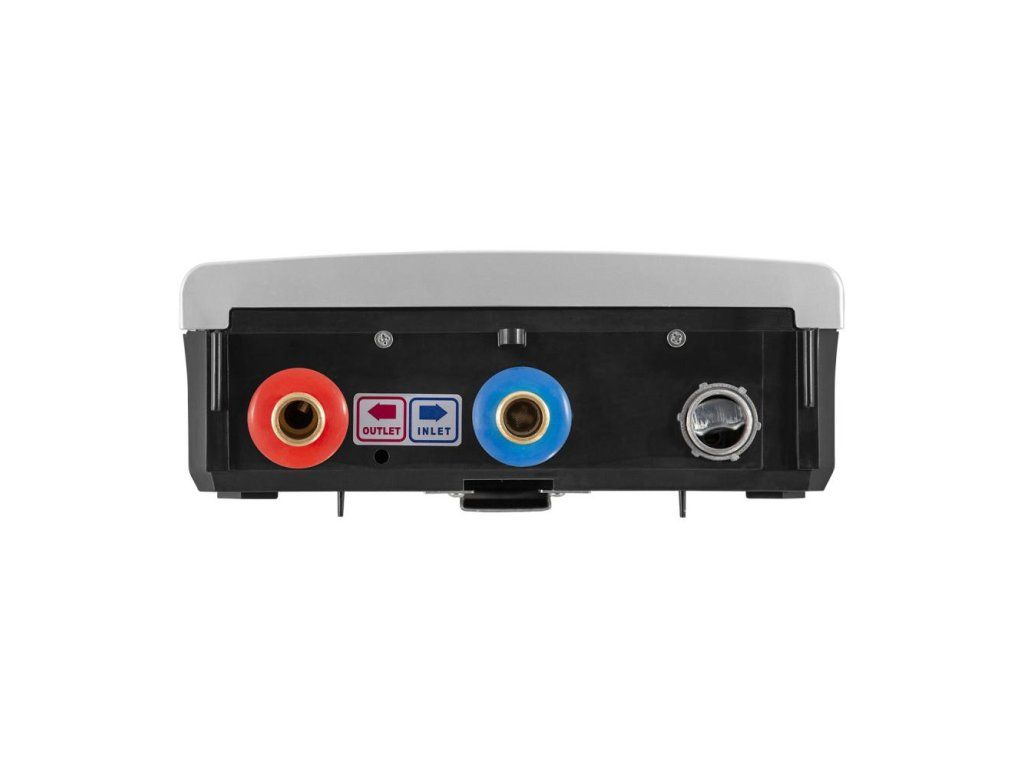

Montáž zařízení začíná zajištěním dostatečného prostoru a hydraulického připojení. Připojovací rozměry a rozteč vývodů (85 mm) určují typ a velikost tvarovek a přírub. Před montáží je nutné ověřit, že je systém čistý a bez nečistot, které by mohly způsobit poškození topných spirál. Při montáži je důležitá těsnost připojení, správné utažení a dodržení hygienických požadavků.
Nejčastější chyby při montáži zahrnují nesprávné utažení těsnění, špatné vyřešení hydraulického odporu nebo chybné připojení elektrického napájení. Doporučuje se zkontrolovat správnost připojení k elektrické síti a dodržení izolace všech elektrických částí.
Kompatibilita a příslušenství
Ohřívač je kompatibilní s tradičními i moderními vodovodními systémy. Pro správné fungování je třeba zajistit dostatečný průtok vody a správné připojení k elektrické síti. Příslušenství zahrnuje kulové kohouty, pojistné ventily, tvarovky a elektrické příslušenství. V případě potřeby je možné doplnit rozdělovače nebo směšovací ventily pro regulaci teploty.
Technické souvislosti pro projektanta
Průtokový ohřívač HAKL 3K DL 3-9 kW pracuje na principu okamžitého ohřevu vody při průtoku. Suchá topná spirála s patentovaným ohřevem minimalizuje usazování vodního kamene a zvyšuje životnost zařízení. Mikroprocesor řídí výkon topných spirál v závislosti na průtoku a zajišťuje konstantní teplotu výstupní vody. Elektrické napájení 3 x 230 V vyžaduje specifické dimenzování vedení a jističů.
Hydraulické zapojení musí zahrnovat dostatečný průtok a tlak, aby byl zajištěn spolehlivý provoz. V systému je vhodné zahrnout pojistný ventil a kulové kohouty pro údržbu a výměnu. Materiál konstrukce a topných prvků je vybrán tak, aby odolával vlivům vody a teplotním změnám. Dlouhá životnost je zajištěna i díky Long Life Technology, která minimalizuje opaření topných prvků.
Servis a provoz
Údržba zařízení zahrnuje pravidelnou kontrolu těsnosti připojení, stavu topných spirál a elektrického napájení. Důležitým kontrolním bodem je také funkce pojistných prvků a mikroprocesoru. Při provozu je třeba sledovat teplotu výstupní vody a průtok, aby nebyl překročen maximální výkon zařízení.
Časté dotazy
Lze ohřívač připojit na elektrickou síť 3 x 230 V?
Ohřívač HAKL 3K DL 3-9 kW je navržen pro připojení na elektrickou síť 3 x 230 V a vyžaduje jištění 3 x 16 A.
Může být ohřívač použit v systémech s tlakem nižším než 1,2 bar?
Ohřívač vyžaduje minimální spínací tlak 1,2 bar pro spuštění. Při nižším tlaku může dojít k chybnému provozu nebo poškození zařízení.
Jaký je maximální trvalý tlak, který ohřívač vydrží?
Maximální trvalý tlak vody je 6 bar. Při vyšším tlaku může dojít k poškození konstrukce nebo těsnění.
Je možné nastavit teplotu výstupní vody?
Teplota výstupní vody je nastavitelná v rozmezí 30 °C až 60 °C. Mikroprocesor zajišťuje konstantní teplotu i při změně průtoku.
Doplňkové parametry
| Kategorie: | Modelová řada HAKL 3K DL |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5.3 kg |
| EAN: | 8586018642057 |
| Způsob ohřevu: | elektrický |
| Montáž: | svislá na stěnu |
| Výrobca:: | HAKL - kompletované na Slovensku |
| Príkon:: | 9 kW |
| Napätie:: | 3 x 230 V |
| Istenie:: | 3 x 16 A |
| Objem:: | 0 l |
| Stupeň krytia:: | IP 24 |
| Tlaková prevádzka:: | áno |
| Max. trvalý tlak vody:: | 6 bar |
| Min. spínací tlak:: | 1,2 bar |
| Typ spínania:: | elektronický |
| Manuálne prepínanie výkonu:: | nie |
| Automatické riadenie príkonu:: | áno |
| Meranie spotreby el.energie:: | áno |
| Meranie spotreby vody:: | áno |
| Tepelná ochrana:: | áno |
| Druhý stupeň tepelnej ochrany:: | áno |
| Signalizácia ohrevu:: | áno |
| Zobrazovanie teploty vody:: | áno |
| Rozteč pripojovacích vývodov:: | 85 mm |
| Pripojovacie závity:: | 1/2" vonkajší |
| Prietok vody pri teplote 40°C: | 1,6 - 5,4 l/min |
| Prietok vody pri teplote 60°C: | 1,6 -5,4 l/min |
| Mrazuvzdorná poistka:: | nie |
| Výrobok obsahuje prip. kábel:: | nie |
| Ukončenie kábla vidlicou:: | nie |
| Typ pripojovacieho kábla: | 5C 2,5 mm |
| Dĺžka pripojovacieho kábla:: | --- |
| Hmotnosť netto:: | 4,7 kg |
| Hmotnosť brutto:: | 5,3 kg |
| Rozmery výrobku (v x š x h):: | 40,5 x 26 x 10 cm |
| Rozmery krabice (v x š x h):: | 48 x 37 x 14 cm |
| EAN: | 8586018642057 |
