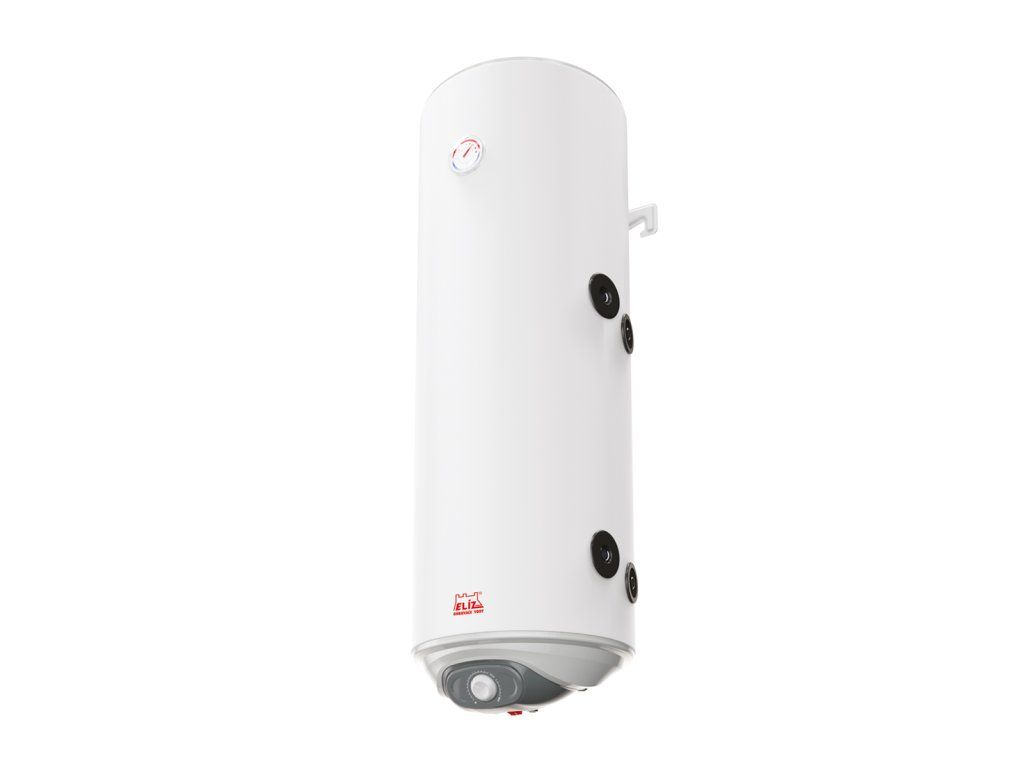

ELIZ EURO 80 TR

Detailní popis produktu

Kombinovaný zásobník ELIZ EURO 80 TR je určen pro instalace, kde je potřeba zároveň připravovat teplou vodu a využít topný výměník pro topení. Tento typ zásobníku se často používá v rodinných domech, bytových domovech nebo v menších objektech, kde je k dispozici externí zdroj tepla, jako je například kotel ústředního topení. Instalatér musí zohlednit výkon topné hadice, rozměry zásobníku a způsob montáže, aby byl zásobník optimálně zapojen do celkové soustavy. Důležitým aspektem je také hydraulické vyvážení mezi přívodem tepla a spotřebou teplé vody.

Typickou montáží je svislé upevnění na stěnu, což umožňuje úsporné využití místa a snadné připojení k potrubím. Při plánování je nutné zohlednit hydraulické vlastnosti topné hadice a elektrického topného tělesa, aby byla zajištěna dostatečná tepelná kapacita pro požadovaný počet odběrů. Instalatér by měl zkontrolovat rozměry a závity vývodů, aby bylo možné zásobník bez problémů zapojit do topné soustavy a potrubí pro vodu.

Technické parametry

Parametry zásobníku, jako je příkon 2000 W, napětí 230 V a maximální tlak 6 bar, jsou důležité pro dimenzování elektrického vedení a hydraulických komponent. Příkon topné hadice 14 kW a plocha 0,49 m² ovlivňují rychlost ohřevu a schopnost přenášet teplo z externího zdroje. Doba ohřevu z 12 °C na 65 °C je 2,5 hodiny, což je důležité pro plánování provozu v závislosti na požadovaném počtu odběrů. Hmotnost 33 kg a rozměry 387 x 1125 mm pomáhají při volbě vhodného místa pro montáž a zajištění dostatečné nosnosti stěny.

Montáž a připojení

Montáž zásobníku ELIZ EURO 80 TR zahrnuje svislé upevnění na stěnu. Před montáží je nutné zkontrolovat rozměry a závity vývodů, které jsou umístěny na pravé straně (topení) a spodní straně (voda). Připojení topné hadice vyžaduje hydraulické vyvážení, aby byla zajištěna efektivní výměna tepla. Vývody vody by měly být připojeny k potrubí s ohledem na těsnost a správné utažení. Při montáži je důležité zkontrolovat funkčnost pojistných prvků, jako je pojistný ventil a zpětná klapka, které jsou součástí dodávky.

Častou chybou během montáže může být nesprávné připojení topné hadice, což může vést ke snížení účinnosti přenosu tepla. Dále je důležité zajistit, aby byl zásobník dostatečně izolován a aby byly dodrženy všechny bezpečnostní opatření, jako je například správné připojení k zemi a zajištění ochrany proti přepětí.

Kompatibilita a příslušenství

Zásobník ELIZ EURO 80 TR je kompatibilní s topnými soustavami, které disponují externím zdrojem tepla, jako je kotel ústředního topení. Pro správné připojení topné hadice může být potřeba doobjednat příslušenství, jako jsou například tvarovky, těsnění nebo přípojky. Zásobník je dodáván s kovovým pojistným ventilem se zpětnou klapkou a závěsným držákem, což usnadňuje montáž a zajišťuje bezpečnost provozu.

Technické souvislosti pro projektanta

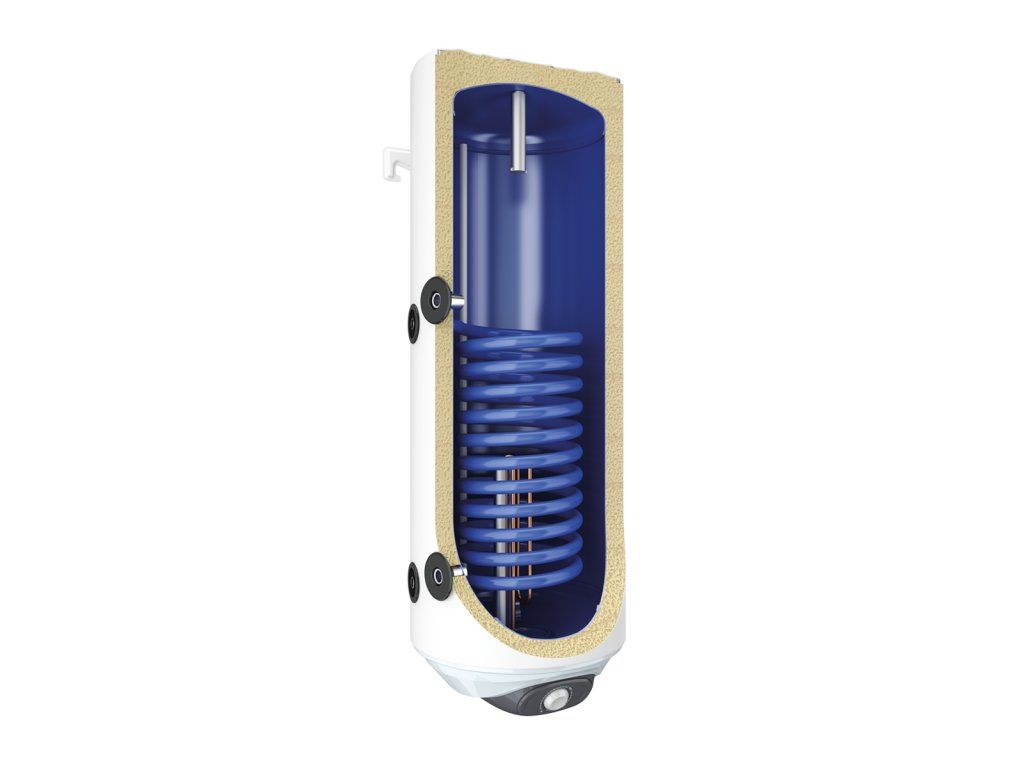

Zásobník ELIZ EURO 80 TR funguje na principu kombinace elektrického ohřevu a topné hadice, která přenáší teplo z externího zdroje. Nádrž je vyrobena z oceli s vrstvou zirkoniového smaltu, což zajišťuje odolnost proti korozi a prodlužuje životnost zásobníku. Topná hadice je vyrobená z oceli a je izolována bezfreonovou polyuretanovou izolací o tloušťce 33 mm, což zajišťuje nízké tepelné ztráty.

Elektrické topné těleso je řízeno termostatem s možností nastavení režimu ECO, což umožňuje optimalizaci spotřeby elektrické energie. Pro správné fungování je důležité zajistit, aby byl zásobník zapojen do elektrické sítě s jištěním 10 A a napětím 230 V. Hydraulické zapojení musí být navrženo tak, aby byla zajištěna dostatečná cirkulace teplé vody a aby byl minimalizován tepelný odpor v topné hadici.

Životnost zásobníku závisí na kvalitě vody, pravidelné údržbě a správném nastavení termostatu. Dvojitá anodová ochrana nádrže zajišťuje účinnou ochranu proti korozi a prodlužuje životnost zásobníku. Prodloužená záruka 5 let na nádrž zásobníku zahrnuje ochranu proti výskytu trvalých poškození způsobených korozi.

Servis a provoz

Údržba zásobníku ELIZ EURO 80 TR zahrnuje pravidelnou kontrolu stavu anodové ochrany, těsnosti vývodů a funkčnosti termostatu. Je důležité zajistit, aby byl termostat nastaven na optimální teplotu, aby byla zajištěna bezpečnost provozu a aby byla minimalizována spotřeba elektrické energie. Při provozu je nutné sledovat stav izolace a zajišťovat, aby byl zásobník chráněn před poškozením způsobeným korozi.

Je důležité zajistit, aby byl zásobník pravidelně kontrolován a případně údržbou opravován. Servisní intervaly závisí na konkrétních podmínkách provozu a jsou uvedeny v technickém listu výrobce. V případě poškození anodové ochrany nebo výskytu trvalých poškození nádrže je nutné provést opravu nebo výměnu zásobníku.

Časté dotazy

Lze topnou hadici připojit na kotel ústředního topení?
Topnou hadici lze připojit na kotel ústředního topení, což umožňuje využití tepla z externího zdroje pro ohřev vody v zásobníku. Při připojení je nutné zajistit hydraulické vyvážení a těsnost spojení.

Může být zásobník ELIZ EURO 80 TR použit v bytovém domě?
Zásobník ELIZ EURO 80 TR je vhodný pro použití v bytovém domě, pokud je k dispozici externí zdroj tepla a je zajištěna dostatečná elektrická kapacita pro provoz elektrického topného tělesa.

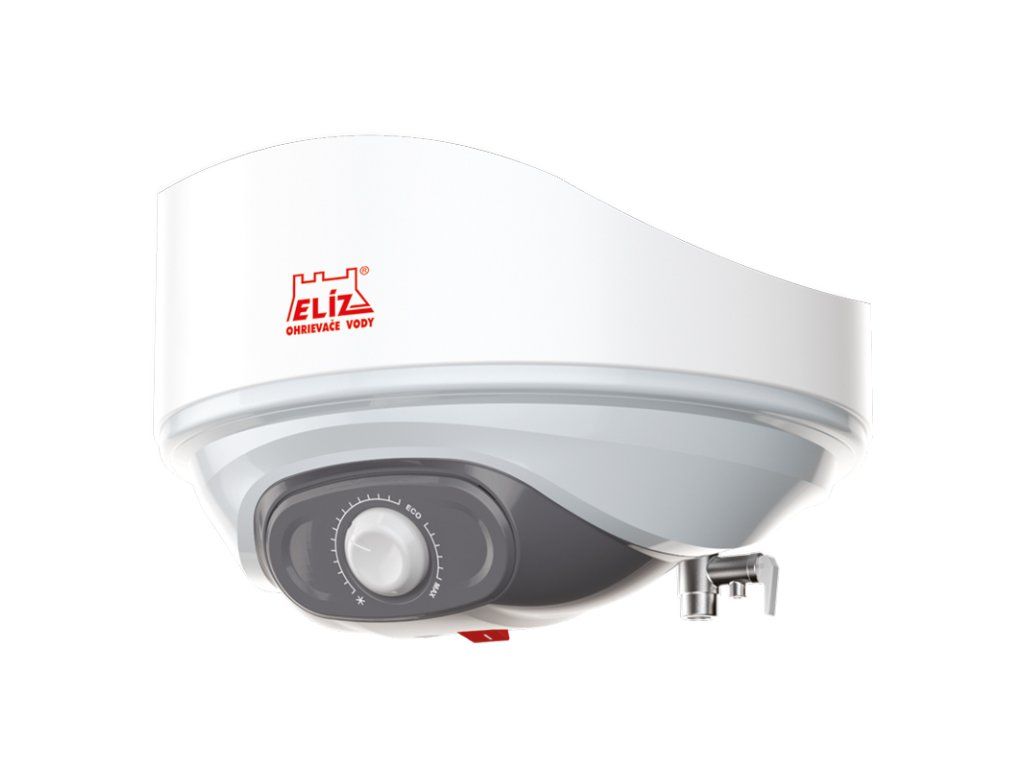

Jaký je význam režimu ECO na termostatu?
Režim ECO na termostatu umožňuje nastavit optimální teplotu vody na 55 °C, což zajišťuje snížení tepelných ztrát a nižší spotřebu elektrické energie. Tento režim je vhodný pro běžný provoz a zajišťuje úsporu energie.

Je zásobník ELIZ EURO 80 TR vybaven pojistným ventilem?
Zásobník ELIZ EURO 80 TR je dodáván s kovovým pojistným ventilem se zpětnou klapkou, což zajišťuje bezpečnost provozu a zabraňuje návratu vody do topné soustavy.
