ELIZ EURO 500 D1
Kód: ELZ_3354Detailní popis produktu
Pro koho: Určeno pro montážní firmy a domácnosti s tepelným čerpadlem, solárním systémem nebo kotlem, které potřebují akumulační zásobník teplé vody.
Kombinujte s: Tepelným čerpadlem, solárním systémem nebo kotlem ústředního topení; výměníková plocha 5,06 m² a výkon 65 kW.
Čím se liší: Trojfázový zásobník s příkonem 9 kW, tlakem nádoby až 8 bar a ohřevem vody z 12 na 65 °C za 3,5 hodiny.

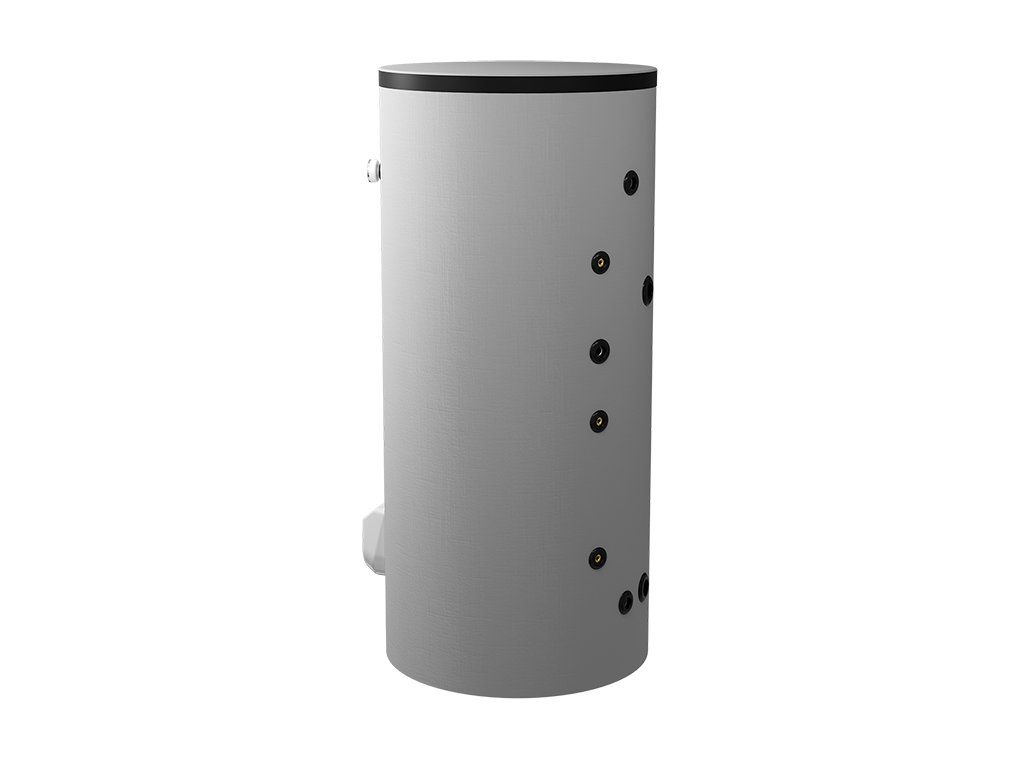

Stacionární zásobník vody ELIZ EURO 500 D1 je určen pro montáž v topných a solárních systémech, kde je potřeba zajištění dlouhodobého zásobování teplou vodou. Je vhodný pro rodinné i menší komerční objekty, kde se využívá tepelné čerpadlo, solární systém nebo jiný externí zdroj tepla. Montážník při instalaci řeší hydraulické připojení, elektrické napájení a zajištění izolace potrubí. Důležitou součástí je i správné nastavení termostatu a komunikačních čidel.
Typické aplikace zahrnují kombinace s tepelnými čerpadly, solárními systémy nebo kotly ústředního topení. Zásobník slouží jako akumulační nádrž pro přípravu teplé vody, která je k dispozici i při výpadku externího zdroje. Pro správnou funkci je třeba zohlednit rozměry a hydraulické parametry celé soustavy.
Technické parametry
| typ | EURO 500 D1 |
|---|---|
| příkon | 9000 (3x3000) W |
| napětí | 400 V |
| jištění | 3x16 A |
| maximálny tlak nádoby | 8 bar |
| doba ohrevu vody 12 - 65 °C | 3,5 hod |
| tepelné straty | 0,071 kWh/24hod |
| plocha hada S1 | 5,06 m² |
| výkon hada S1 | 65 kW |
| hmotnost | 186 kg |
| rozměry výrobku: š / v / h | 800 x 1765 mm |
| záruka na nádrž | 5 rokov |
| záruka na výrobok | 2 roky |
| Kód | ELZ_3354 |
| Značka | ELIZ |
Příkon 9 kW a napětí 400 V znamenají, že zásobník vyžaduje trojfázové napájení s jištěním 3x16 A. Maximální tlak v nádrži je 8 bar, což je důležité pro dimenzování potrubí a těsnění. Výměníková plocha 5,06 m² umožňuje efektivní přenos tepla z externího zdroje. Doba ohřevu vody z 12 na 65 °C je 3,5 hodiny, což je vhodné pro výpočet potřebného výkonu a hydraulického návrhu systému.
Montáž a připojení
Montáž zásobníku začíná volbou vhodného místa s dostatečným prostředím pro přístup a hydraulické připojení. Zásobník je na zem montovaný, rozměry 800 x 1765 mm určují potřebný prostor. Připojení zahrnuje přívod vody, odtok, topný výměník a elektrické napájení. Před montáží je třeba zkontrolovat rozměry a typy závitů, aby bylo možné použít správné příslušenství. Nejčastější chyby zahrnují nesprávné utažení těsnění, chybné připojení elektrického vedení a nedostatečnou izolaci potrubí.
Je důležité zajistit, že výměník tepla je správně připojen k externímu zdroji, např. tepelnému čerpadlu. Při montáži cirkulačního potrubí je nutné zvážit polohu otvoru ve střední části nádrže. Pro připojení komunikačních čidel je třeba využít dvě otvory na nádrži. Montážník by měl také zkontrolovat správné nastavení termostatu a vypínače.
Kompatibilita a příslušenství
Zásobník ELIZ EURO 500 D1 je kompatibilní s tepelnými čerpadly, solárními systémy a kotly ústředního topení. Pro správné připojení je potřeba zajistit vhodné příslušenství, jako jsou tvarovky, kulové kohouty a izolační materiály. Související produkty zahrnují oběhová čerpadla, pojistné ventily a expanzní nádoby. Pro komunikační systémy může být vhodné doobjednat termostaty a řídicí systémy.
Technické souvislosti pro projektanta

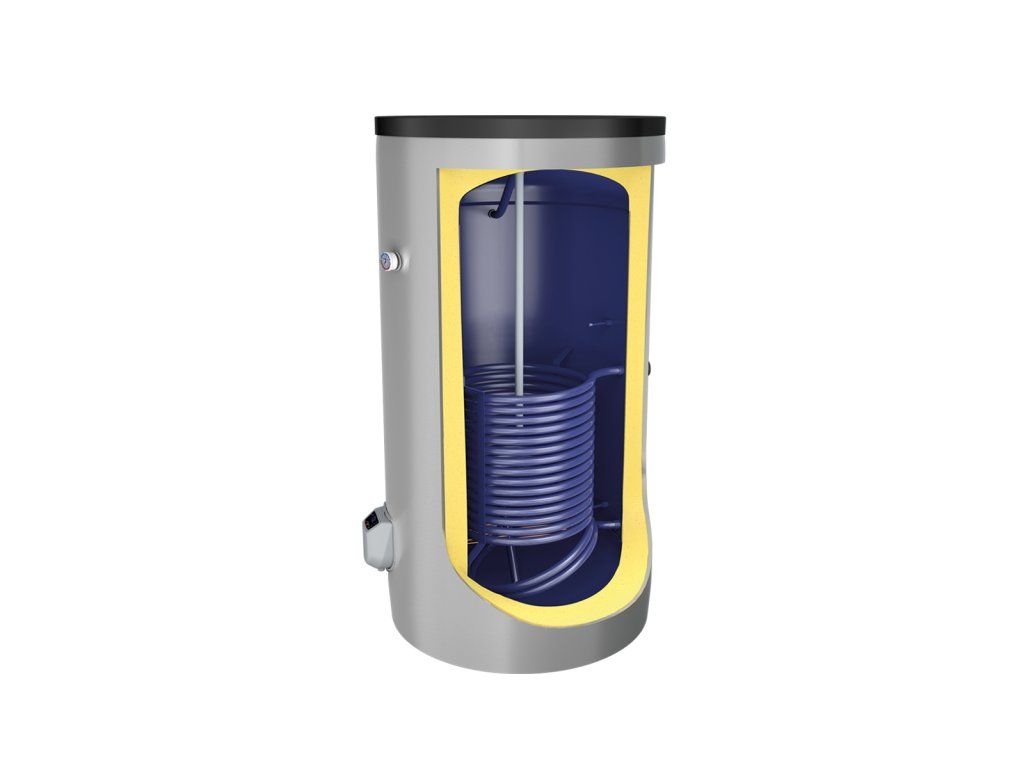

Zásobník vody ELIZ EURO 500 D1 funguje na principu akumulace tepla z elektrické spirály nebo externího zdroje připojeného k výměníku tepla. Vnitřní nádrž i výměník jsou vyrobeny z oceli a jsou chráněny zirkoniovým smaltem, což zajišťuje odolnost proti korozi. Dvojitá anodová ochrana nádrže výrazně prodlužuje její životnost. Hydraulické připojení musí zahrnovat správné těsnění a rozměry potrubí, aby byla zajištěna bezproblémová funkce.
Elektrické napájení musí být zajištěno trojfázovým napájením s jištěním 3x16 A. Pro správné fungování systému je třeba zajistit, že výměník tepla je dostatečně připojen k externímu zdroji. Projektant by měl také zohlednit tepelné ztráty, které jsou 0,071 kWh/24hod, a zvolit vhodnou izolaci potrubí a nádrže. Správné nastavení termostatu a komunikačních čidel je klíčové pro efektivní provoz systému.
Servis a provoz
Pro správný provoz zásobníku je důležitá pravidelná kontrola těsnění, elektrického vedení a stavu anodové ochrany. Je třeba kontrolovat, zda je zásobník správně izolován a zda nejsou poškozená těsnění. V případě zjištění nepravidelností je vhodné provést servisní prohlídku. Záruka na nádrž je 5 let, záruka na výrobek 2 roky.
Časté dotazy
Lze zásobník ELIZ EURO 500 D1 připojit k tepelnému čerpadlu?
Je možné připojit zásobník k tepelnému čerpadlu přes výměník tepla. Výměníková plocha 5,06 m² umožňuje efektivní přenos tepla.
Může být zásobník ELIZ EURO 500 D1 použit pro solární systém?
Ano, zásobník lze použít pro solární systém. Výměník tepla umožňuje připojení externího zdroje tepla.
Je možné nastavit teplotu vody pomocí termostatu?
Termostat na ovládacím panelu umožňuje nastavit požadovanou teplotu vody v rozsahu 10–75 °C.
Je zásobník ELIZ EURO 500 D1 vybaven cirkulací?
Ve střední části nádrže je cirkulační otvor pro připojení cirkulace, což umožňuje zajištění teplé vody v celé soustavě.
Doplňkové parametry
| Kategorie: | Stacionární s 1 hadem |
|---|---|
| Hmotnost: | 186 kg |
| Objem: | nad 300 l |
| Způsob ohřevu: | kombinovaný |
| Montáž: | svislá na stěnu |
| typ: | EURO 500 D1 |
| príkon: | 9000 (3x3000) W |
| napätie: | 400 V |
| istenie: | 3x16 A |
| elektrické krytie: | IP 21 |
| prepínanie výkonu: | |
| maximálny tlak nádoby: | 8 bar |
| pripojenie vody: | 3/4 '' |
| doba ohrevu vody 12 - 65 °C: | 3,5 hod |
| tepelné straty: | 0,071 kWh/24hod |
| pripojenie hada: | 5/4 " |
| plocha hada S1: | 5,06 m² |
| výkon hada S1: | 65 kW |
| cirkulácia: | áno |
| voľne stojaci: | áno |
| bezpečnostná poistka: | áno |
| hmotnosť: | 186 kg |
| rozmery výrobku: š / v / h: | 800 x 1765 mm |
| záruka na nádrž: | 5 rokov |
| záruka na výrobok: | 2 roky |
| maximálny pracovný tlak vody: | |
| prietok vody 38 °C: |
