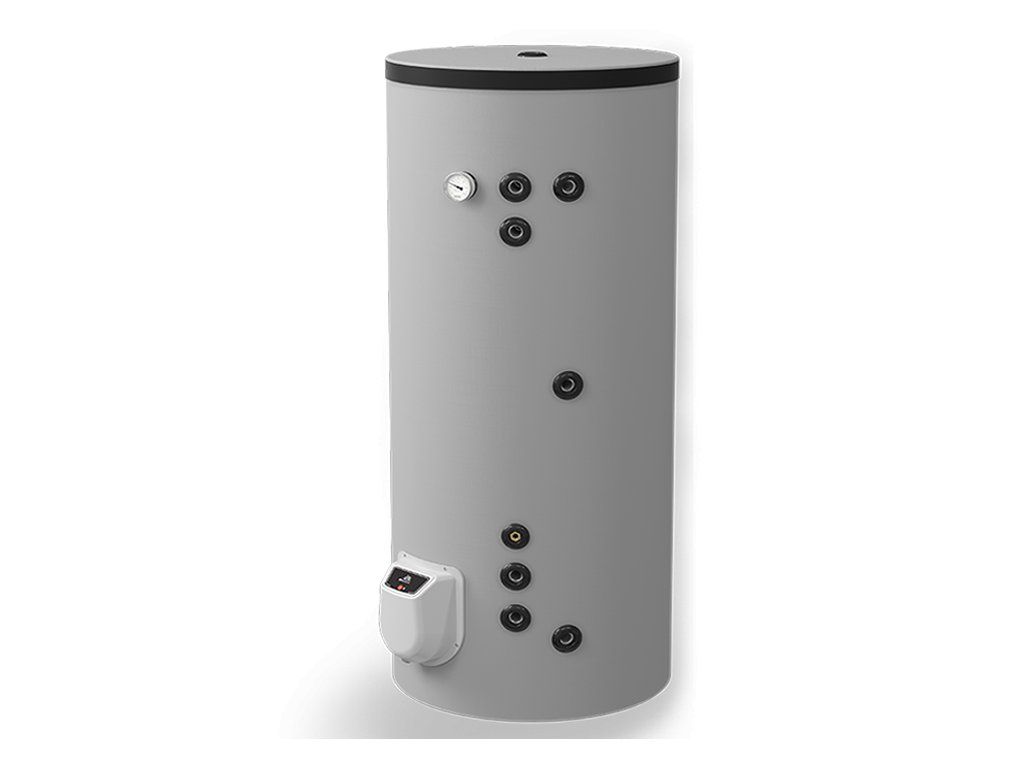

ELIZ EURO 300 S21
Kód: ELZ_3359Detailní popis produktu
Pro koho: Ohřívač ELIZ EURO 300 S21 je určen pro montážní firmy i domácnosti v bytových a rodinných domech, kde je potřeba integrovat více topných zdrojů.
Kombinujte s: ústředním kotlem nebo solárním systémem, které se připojují k dvěma topným výměníkům po celé výšce nádrže.
Čím se liší: dva výměníky S1 (1,33 m², 43 kW) a S2 (1,07 m², 28 kW) a elektrický příkon 9000 W (3x3000 W).
Kombinovaný vertikální ohřívač vody ELIZ EURO 300 S21 je určen pro instalaci do země a slouží k ohřevu teplé vody pro jedno nebo více odběrných míst. Je vhodný do bytových i rodinných domů, kde je nutné integrovat více topných zdrojů. Montážník při instalaci zohlední hydraulické připojení k různým topným mediím, jako je ústřední kotel nebo solární systém. Dvě topné výměníky po celé výšce nádrže zajišťují rychlý a efektivní ohřev vody. Výrobek je vhodný do otopných soustav s kombinovaným využitím energií.
Pro správnou funkci je důležité zajistit dostatečnou výměnu tepla mezi topnými medi a vodou v nádrži. Instalace musí být provedena v souladu s technickými parametry a hydraulickým schématem. Ohřívač je vhodný pro systémy, kde je třeba zajištění dlouhodobé spolehlivosti a nízkých provozních nákladů.
Technické parametry
| typ | EURO 300 S21 |
|---|---|
| příkon | 9000 (3x3000) W |
| napětí | 400 V |
| jištění | 3x16 A |
| maximálny tlak nádoby | 8 bar |
| doba ohrevu vody 12 - 65 °C | 4,7 hod |
| plocha hada S1 | 1,33 m² |
| výkon hada S1 | 43 kW |
| plocha hada S2 | 1,07 m² |
| výkon hada S2 | 28 kW |
| hmotnost | 104 kg |
| rozměry výrobku: š / v / h | 670 x 1605 mm |
| záruka na nádrž | 5 rokov |
| záruka na výrobok | 2 roky |
| Kód | ELZ_3359 |
| Značka | ELIZ |
Parametry jako příkon 9000 W a napětí 400 V ovlivňují dimenzování elektrického napájení a jištění. Maximální tlak 8 bar musí být zohledněn při hydraulickém návrhu soustavy. Při výběru topných výměníků je důležitá jejich plocha (S1 1,33 m², S2 1,07 m²) a výkon (S1 43 kW, S2 28 kW), což ovlivňuje rychlost ohřevu vody. Doba ohřevu vody z 12 °C na 65 °C je 4,7 hodiny.
Montáž a připojení
Ohřívač je určen pro svislou montáž do země. Před montáží je třeba zkontrolovat rozměry nádrže (670 x 1605 mm) a zajištění dostatečného prostoru pro přístup k krytům a přípojkám. Připojení se provádí pomocí odpovídajících závitů, které musí být těsněné podle výrobce. Je důležité zajistit správné připojení topných výměníků k topným zdrojům a elektrického topného tělesa k napájecímu napětí. Častou chybou během montáže je nesprávné utažení nebo použití nesprávných těsnění, což může vést k únikům nebo poškození izolace.
Kompatibilita a příslušenství
Ohřívač ELIZ EURO 300 S21 je kompatibilní s různými topnými zdroji, jako jsou kotle ústředního topení a solární systémy. Pro správné připojení je třeba zajistit dostatečný hydraulický odpor a teplotní rozdíl mezi topnými medi a vodou v nádrži. Při použití více topných zdrojů je vhodné doinstalovat regulační prvky, jako jsou směšovací ventily nebo regulátory teploty. Související produkty, jako jsou kulové kohouty, pojistné ventily nebo expanzní nádoby, je nutné doobjednat podle konkrétního návrhu soustavy.
Technické souvislosti pro projektanta

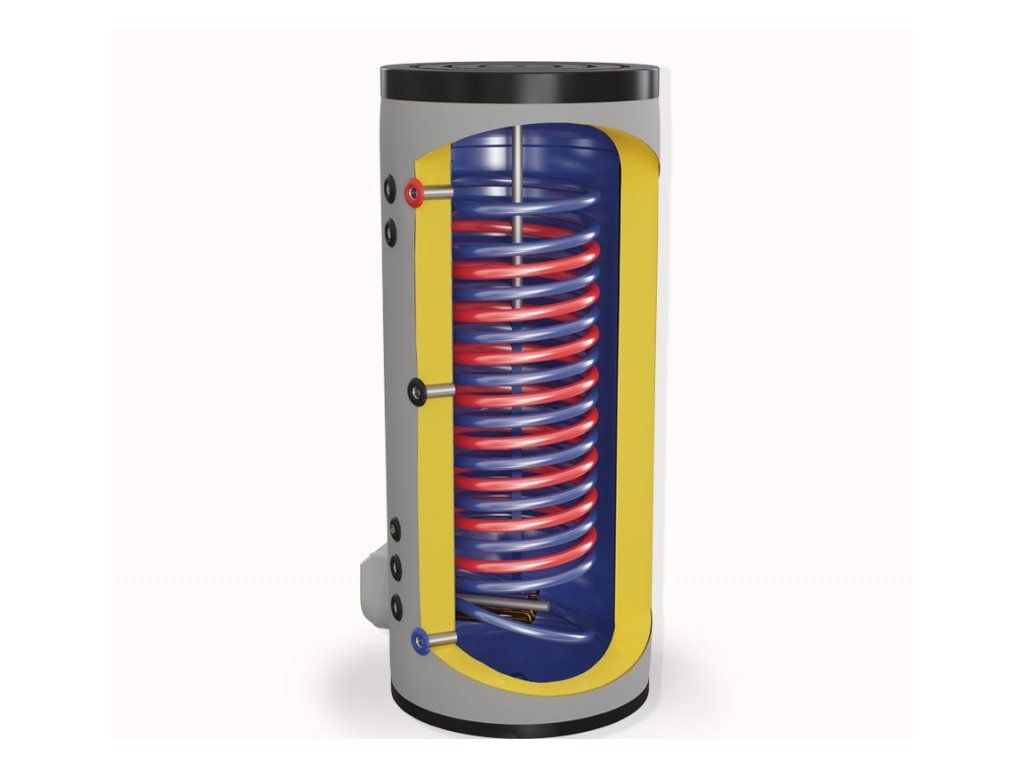

Ohřívač vody ELIZ EURO 300 S21 funguje na principu kombinace elektrického topného tělesa a dvou topných výměníků. Nádrž je vyrobena z oceli se zirkoniovým smaltem, který zajišťuje odolnost proti korozi. Výměníky jsou zhotoveny z materiálu, který umožňuje efektivní výměnu tepla. Hydraulické připojení musí být navrženo tak, aby zajišťovalo dostatečný průtok a teplotní rozdíl mezi topnými medi a vodou. Elektrické topné těleso je napájeno 400 V a musí být jištěno 3x16 A. Dvě anodové tyče z hořčíku zajišťují ochranu nádrže proti korozi. Účinnost a životnost zařízení ovlivňuje správné nastavení termostatu a hydraulického schématu.
Servis a provoz
Pro správný provoz je důležitá pravidelná kontrola stavu anodových tyčí a těsností přípojek. Je třeba zajistit, že termostat je nastaven do rozsahu 7–75 °C a že je aktivován režim ECO, pokud je to vhodné. Během provozu je nutné sledovat stav pojistného ventilu a zpětné klapky. Záruka na nádrž je 5 let, záruka na výrobek 2 roky. Servisní intervaly a lhůty jsou uvedeny v technickém listě výrobce.
Časté dotazy
Lze ohřívač připojit na kotel a solární systém současně?
Ohřívač ELIZ EURO 300 S21 má dva topné výměníky, což umožňuje připojení na dva různá topná média, např. kotel a solární systém.
Může být termostat nastaven na teplotu nižší než 55 °C?
Termostat umožňuje nastavení teploty v rozmezí 7–75 °C. Nastavení nižší teploty může sloužit jako ochrana proti zamrznutí.
Jaký je význam dvou anodových tyčí?
Dvě anodové tyče z hořčíku zajišťují účinnou ochranu nádrže proti korozi a prodlužují její životnost.
Jaký je význam režimu ECO?
Režim ECO je nastaven na optimální teplotu 55 °C, což snižuje tepelné ztráty a spotřebu elektrické energie.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Kombinované vertikální nádrže |
|---|---|
| Hmotnost: | 104 kg |
| Objem: | 151 – 300 l |
| Způsob ohřevu: | kombinovaný |
| Montáž: | na podlahu |
| typ: | EURO 300 S21 |
| príkon: | 9000 (3x3000) W |
| napätie: | 400 V |
| istenie: | 3x16 A |
| elektrické krytie: | IP 24 |
| prepínanie výkonu: | |
| pripojenie vody: | 3/4 '' |
| maximálny tlak nádoby: | 8 bar |
| doba ohrevu vody 12 - 65 °C: | 4,7 hod |
| tepelné straty: | |
| pripojenie hada: | 3/4 " |
| plocha hada S1: | 1,33 m² |
| výkon hada S1: | 43 kW |
| plocha hada S2: | 1,07 m² |
| výkon hada S2: | 28 kW |
| cirkulácia: | |
| inštalácia na stenu: | nie |
| bezpečnostná poistka: | áno |
| hmotnosť: | 104 kg |
| rozmery výrobku: š / v / h: | 670 x 1605 mm |
| záruka na nádrž: | 5 rokov |
| záruka na výrobok: | 2 roky |
| maximálny pracovný tlak vody: | |
| prietok vody 38 °C: |
