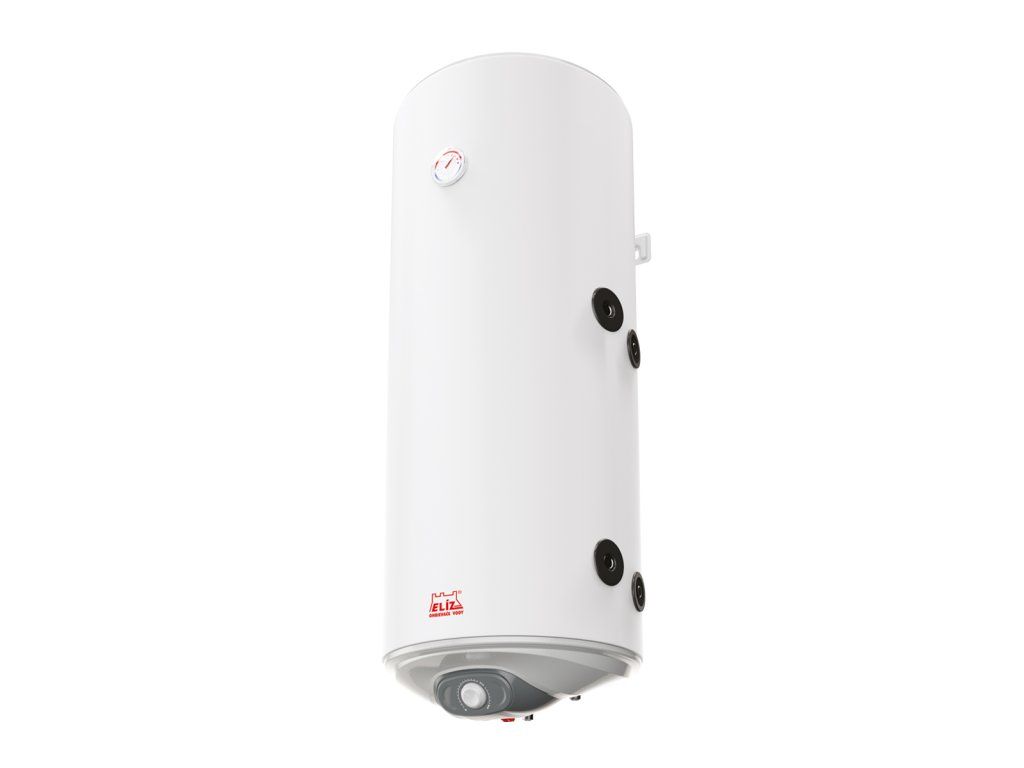

ELIZ EURO 120 TR

Detailní popis produktu

Elektrický ohřívač vody ELIZ EURO 120 TR patří mezi běžné řešení v menších bytových nebo rodinných domcích, kde je potřeba zajištění teplé vody v kombinaci s možností připojení externího topného zdroje. Tento typ zásobníku se využívá tam, kde není dostupný zásobník teplé vody odděleně od systému topení. Instalační technik při montáži řeší připojení topného hadu, elektrické přípojky a správné uložení na stěnu. Důležitým bodem je zajištění hygienického a bezpečného provozu, což zahrnuje i správné nastavení termostatu a kontroly těsnosti spojů.

Vertikální konstrukce umožňuje úsporné využití místa ve sklepě, v koupelně nebo v technické místnosti. Kompaktní rozměry (462 x 1170 mm) umožňují montáž i v prostorách s omezeným volným prostorem. Vzhledem k možnosti připojení topného hadu je tato varianta vhodná i pro systémy s klasickými kotli nebo solárními kolektory.

Technické parametry

Příkon 2000 W a výkon hada 19 kW umožňují rychlé ohřevy vody s dobou ohřevu z 12 °C na 65 °C 3,8 hodiny. Maximální tlak 6 bar je důležitým parametrem pro hydraulické dimenzování, aby byly zajištěny bezpečné pracovní podmínky. Napětí 230 V a jištění 10 A slouží jako základ pro elektrické plánování a dimenzování jisticích prvků.

Montáž a připojení

Montáž ohřívače vody ELIZ EURO 120 TR začíná volbou vhodného místa na stěně. Výrobek je vyroben pro svislou montáž. Důležitým krokem je zajištění pevného závěsného držáku, který je součástí dodávky. Při montáži je nutné dodržovat vzdálenost k okolním konstrukcím a povrchům, aby byl zajištěn dostatečný přístup k ovládacímu panelu a k příslušenství.

Připojení vody a topení se provádí v souladu s hydraulickým schématem. Vývody vody jsou umístěny na spodní straně nádrže, vývody topení na pravé straně. Při montáži je nutné zajistit těsné spojení a správné utažení všech spojů. Doporučuje se použít těsnící materiál určený pro vodní aplikace a dodržovat momentové hodnoty utažení podle výrobce.

Před zapnutím elektrické přípojky je nutné prověřit správné připojení vodičů a zkontrolovat ochranné uzemnění. Po montáži se doporučuje provést hydrostatický test systému a ověřit těsnost všech spojů. Chybné utažení nebo špatně vybrané těsnění může vést k únikům vody nebo k poškození izolace.

Kompatibilita a příslušenství

Ohřívač vody ELIZ EURO 120 TR je kompatibilní s klasickými otopnými soustavami, které obsahují kotel nebo jiný zdroj tepla. Topný had lze připojit k externímu zdroji, například ke kotli ústředního topení. Pro správné fungování systému může být potřeba doobjednat šroubení, adaptéry nebo tvarovky, aby byly zajištěny správné rozměry a typy závitů.

Vzhledem k tomu, že produkt je určen pro svislou montáž, může být vhodné doplnit i kovový stojan nebo pevný závěsný systém, pokud není stěna schopna přenést zátěž 43 kg. Související produkty mohou zahrnovat i expanzní nádobu, pojistný ventil nebo kulové kohouty, pokud nejsou součástí dodávky.

Technické souvislosti pro projektanta

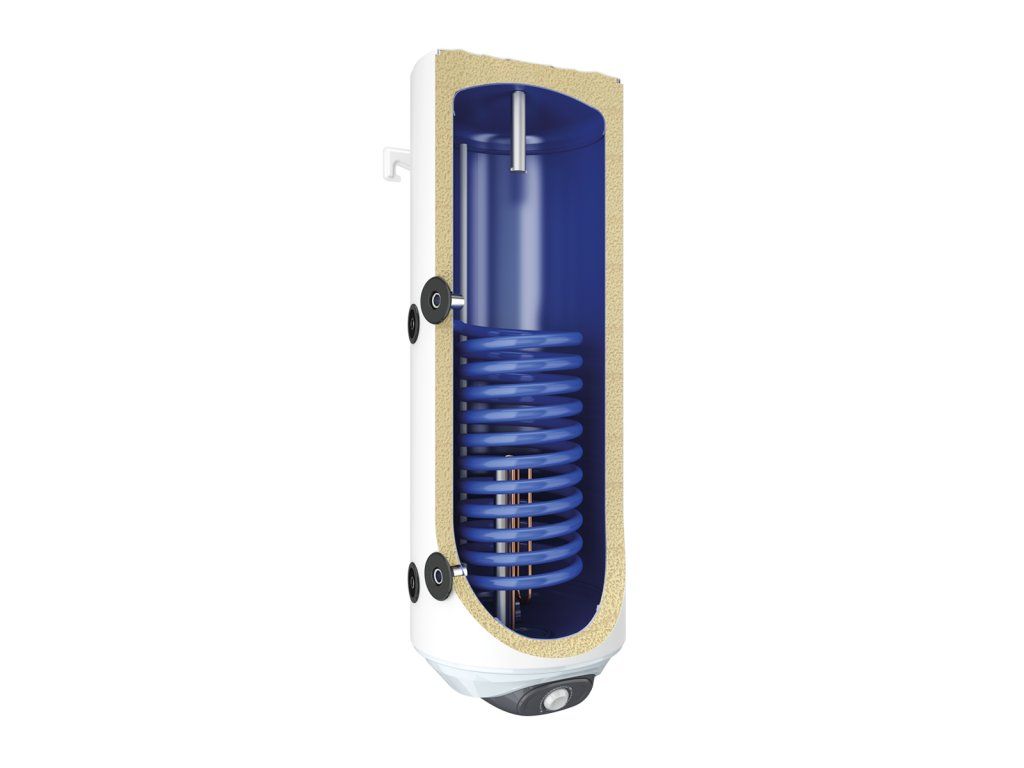

Ohřívač vody ELIZ EURO 120 TR funguje na principu kombinace elektrického ohřevu a topného hadu. Elektrické topné těleso je zabudované do nádrže a je určené pro ohřev vody zvnitřního systému. Topný had slouží jako výměník tepla mezi nádrží a externím zdrojem tepla. Tato kombinace umožňuje využití tepla z kotle nebo jiného zdroje a doplňuje ho elektrickým ohřevem, pokud je potřeba.

Nádrž je vyrobena z oceli s povrchovou zirkoniovou smaltovou ochranou, což zajišťuje odolnost proti korozi. Izolace nádrže je z polyuretanu bez freonu o tloušťce 33 mm, což zajišťuje nízké tepelné ztráty. Anodová ochrana je provedena dvěma hořčíkovými anodami, které zvyšují životnost nádrže.

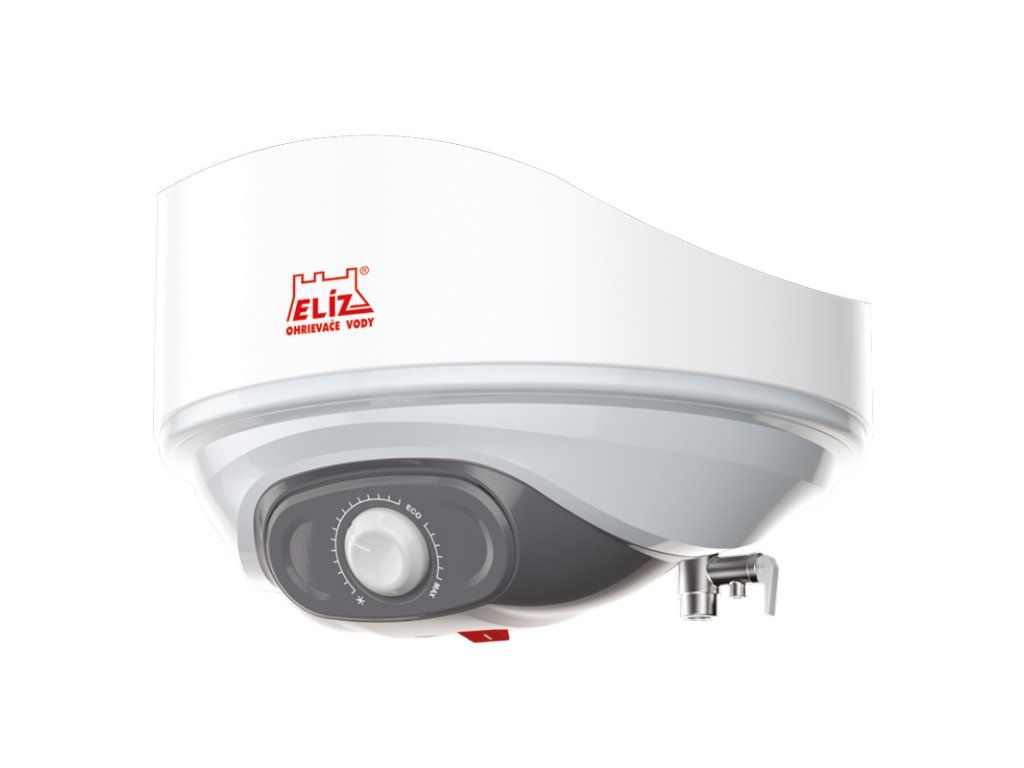

Elektrické zapojení je jednoduché a vyžaduje standardní síťové připojení 230 V s jisticím proudem 10 A. Termostat slouží k regulaci teploty vody v rozmezí 7–75 °C. Režim ECO je určen k optimalizaci spotřeby energie a zajišťuje teplotu vody 55 °C, což je ideální pro denní použití.

Servis a provoz

Údržba ohřívače vody ELIZ EURO 120 TR se soustředí na kontrolu těsností, čistotu vnitřku nádrže a stav anod. Pravidelně je vhodné provádět kontrolu těsnění spojů a případně je vyměnit, pokud byly poškozena. Anody se doporučuje kontrolovat každých 2 až 3 roky a případně vyměnit, pokud jsou zničené.

Je důležité sledovat indikace provozu, jako je stav vypínače a ukazatele teploty. V případě selhání topného tělesa nebo hada je nutné ohřívač vyjmout a provést diagnostiku. Záruka na nádrž trvá 5 let, záruka na výrobek 2 roky. Při záručním servisu je nutné zajistit, že závady nevznikly špatnou manipulací nebo nedodržením pokynů výrobce.

Časté dotazy

Lze topný had připojit na kotlový systém?
Ano, topný had lze připojit ke kotlu ústředního topení. Je důležité zajistit správné hydraulické připojení a dimenzovat systém tak, aby byl zajištěn přívod tepla do nádrže.

Může být ohřívač vody ELIZ EURO 120 TR použit pro solární systém?
Ano, ohřívač je vhodný i pro solární systémy. Topný had může být připojen k solárnímu kolektoru a slouží jako výměník tepla.

Jak dlouho trvá ohřev vody z 12 °C na 65 °C?
Ohřev vody z 12 °C na 65 °C trvá 3,8 hodiny. Tato doba závisí na počáteční teplotě vody a na výkonu elektrického topného tělesa.

Co znamená režim ECO?
Režim ECO je nastaven na teplotu vody 55 °C a zajišťuje optimalizaci spotřeby energie. Tento režim zároveň snižuje tepelné ztráty a zvyšuje efektivitu provozu.

Dokumenty ke stažení

• Technický list (PDF)
