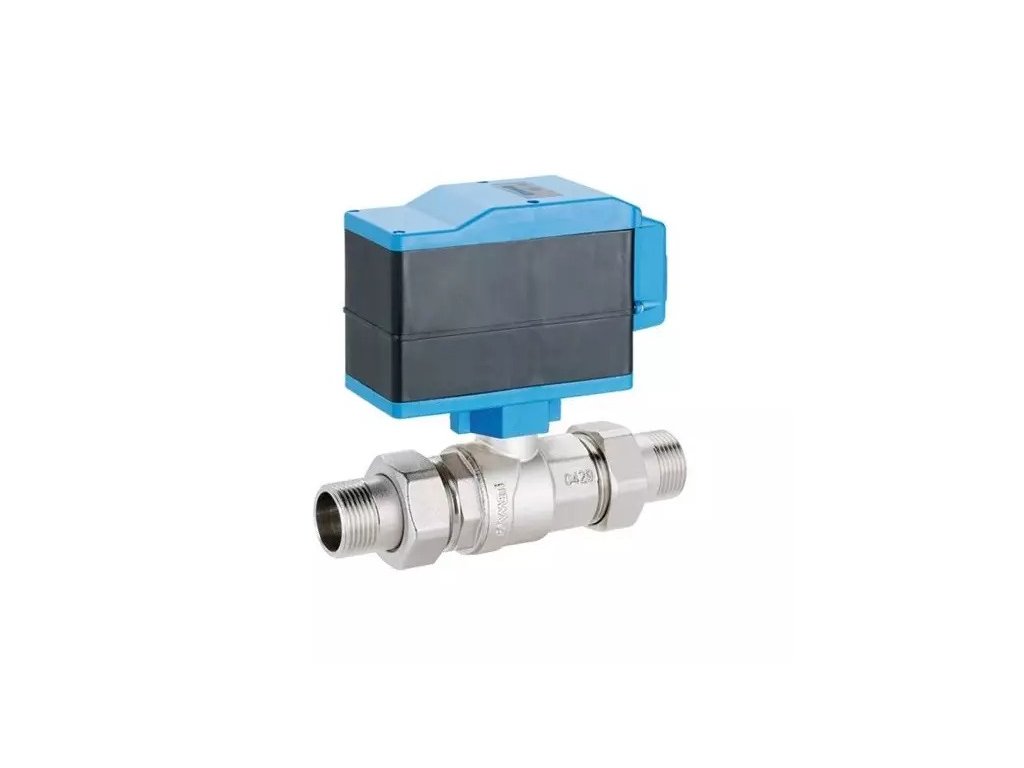

Dvoucestný zónový uzávěr se servopohonem - 6/4"M IVAR.MODULO PLUS 2

Detailní popis produktu

Ve vytápěcích soustavách je často nutné rozdělit teplo mezi různé zóny budovy, aby bylo možné každou oblast samostatně regulovat. To je právě účel dvoucestného zónového uzávěru se servopohonem. Tento typ ventilu se často používá v rodinných domcích, bytových domech nebo menších průmyslových objektech, kde je důležité, aby mohla být teplota v každé místnosti přizpůsobena individuálním potřebám. Instalatér musí zajistit správnou montáž a připojení k řídicímu systému, aby byla zajištěna bezporuchová funkce celé soustavy.

Pro správné fungování je důležité, aby byl ventil připojen do hydraulického okruhu s ohledem na hydraulické ztráty a pracovní tlak. Při nesprávném nastavení může dojít k nerovnoměrnému předávání tepla mezi zónami, což způsobí neefektivní provoz celé soustavy. Kvalitní montáž a dodržení výrobcem specifikovaných parametrů je klíčem k dlouhému provozu a spolehlivosti armatury.

Technické parametry

Napětí 230 V a příkon 4 VA určují, že je možné pohon připojit k běžné síti. PN 40 a rozsah teplot od -40 °C do +100 °C zaručují vhodnost pro většinu otopných systémů. Úhel otáčení 90° znamená, že ventil plně otevírá nebo zavírá tok. Moment 28 Nm ovlivňuje schopnost pohonu ovládat hydraulický odpor v potrubí. Tyto parametry mají vliv na volbu řídicí jednotky a hydraulického projektu celé soustavy.

Montáž a připojení

Při montáži je důležité dbát na správnou orientaci ventilu v potrubí. Ventil musí být umístěn tak, aby proud kapaliny vstupoval do správné strany. Připojovací závity jsou externí, což umožňuje snadné připojení do stávajícího rozvodu. Před montáží je vhodné zkontrolovat stav těsnění a čistotu závitů. Nezbytné je také zajistit, že je servopohon správně připojen k řídicí jednotce. Běžnou chybou bývá nesprávná montáž pohonu, která může vést k nekorektní funkci armatury.

Kompatibilita a příslušenství

Ventil je vhodný k použití v soustavách s centrálním řízením nebo s dezentralizovanými řídicími jednotkami. Kombinuje se s regulačními termostaty, čidly teploty a řídicími jednotkami. K montáži může být potřeba objednat příslušenství, jako jsou těsnění, adaptéry nebo řídicí moduly. Související produkty zahrnují například regulační ventily nebo servopohony jiných modelů.

Technické souvislosti pro projektanta

Zónový uzávěr funguje jako dvoucestný ventil s elektromechanickým pohonem. Po přivedení signálu od řídicí jednotky se pohon aktivuje a zavře nebo otevře cestu pro vodu. Materiál poniklovaná mosaz zajišťuje odolnost vůči korozi a vysokou odolnost proti opotřebení. V rámci hydrauliky je důležitý správný výběr průměru potrubí a hydraulického odporu v systému. Elektrické připojení musí být provedeno dle normy a zabezpečeno ochranou proti přepětí. Chybné zapojení může vést k selhání pohonu a následnému selhání celého systému regulace.

Servis a provoz

Údržba spočívá především v pravidelném kontrolování pohonu a hydraulického připojení. Je důležité zajistit, že pohon nevykazuje příznaky opotřebení a že je hydraulika čistá. Při dlouhodobém provozu je vhodné provést revizi těsnění a závitů. V případě zjištění nepravidelného chování ventilu je vhodné prověřit napájení a komunikaci s řídicí jednotkou. Pro zajištění spolehlivosti je vhodné provádět inspekce pravidelně.

Časté dotazy

Lze pohon připojit na standardní napájení 230 V?
ANO, pohon je určen pro připojení k síti 230 V a příkon je 4 VA.

Může být ventil použit ve venkovním prostředí?
Podmínky montáže ovlivňují stupeň ochrany IP50 nebo IP55. U venkovních aplikací je třeba zajistit dodatečnou ochranu.

Jaký je maximální rozsah teplot, ve kterém lze ventil použít?
Maximální provozní teplota je +100 °C, minimální je -40 °C.

Jak dlouho trvá otáčení ventilu o 90°?
Časová konstanta je 60 s, což znamená, že ventil zavře nebo otevře cestu během 60 sekund.
