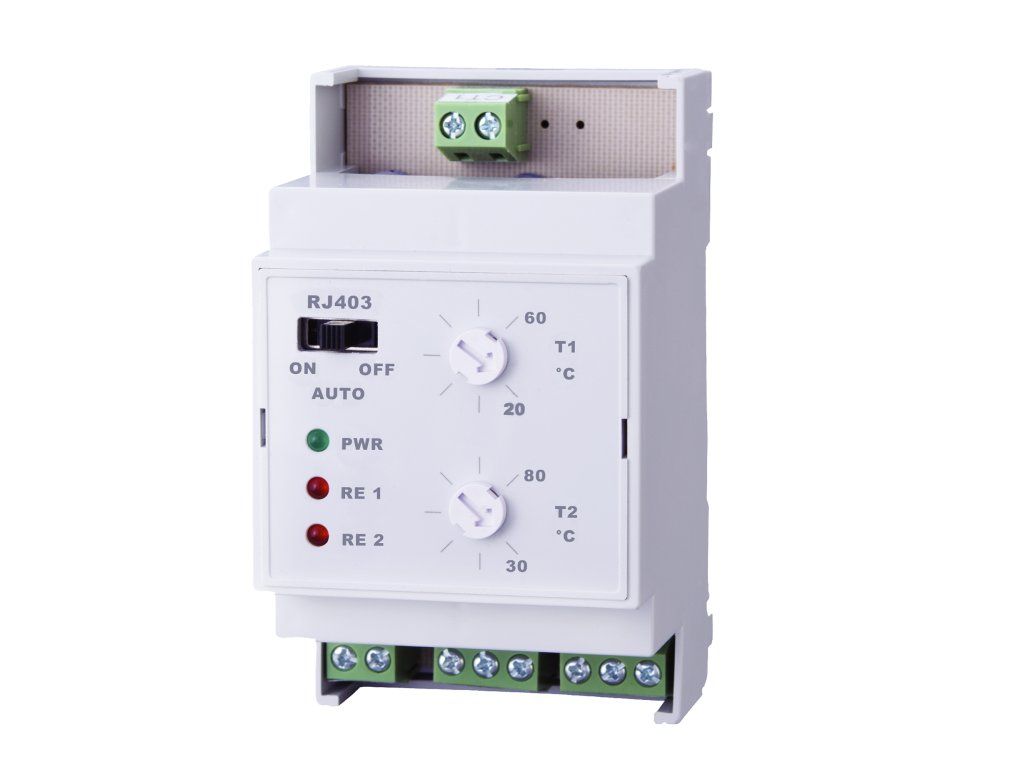

Dvouúrovňový teplotní spínač RJ403

Detailní popis produktu

Dvouúrovňový teplotní spínač RJ403 se využívá v topných soustavách, kde je potřeba odděleně řídit dva oběhové okruhy – například topný systém a okruh pro teplou užitkovou vodu (TUV). Tento typ regulátoru je vhodný pro menší i střední objekty, kde je třeba zajistit přesné řízení teplotních hladin v rámci hydraulického rozdělení systému. Instalatér musí zajistit, aby byly obě čerpadla správně nastavena a propojena s regulátorem, aby byla zaručena bezporuchová funkce celého systému.

Spínač je vhodný pro systémy, kde dochází k pravidelnému přepínání mezi dvěma teplotními režimy. Například při vytápění a přípravě TUV v systému s jedním kotlem, ale dvěma oddělenými okruhy. Výhodou je, že umožňuje nastavit dvě teplotní hladiny, při kterých se obě čerpadla zapínají a vypínají. Instalatér musí zohlednit hydraulické vlastnosti systému a zpětné tepelné ztráty, aby bylo dosaženo optimální účinnosti.

Technické parametry

Montáž a připojení

Montáž dvouúrovňového teplotního spínače RJ403 zahrnuje pečlivé připojení k oběhovým čerpadlám a senzorům. Před montáží je nutné ověřit, že všechny komponenty jsou kompatibilní a mají správné napájení. Spínač se montuje na vhodné místo v blízkosti měřeného média, aby bylo zajištěno přesné čtení teploty. Při připojení je důležité dodržet polarity a izolaci vodičů, aby nedošlo k poruchám v provozu.

Častou chybou při montáži je špatné nastavení hystereze nebo špatná volba teplotních hladin. To může vést k nekontrolovanému spínání čerpadel a následnému přetížení systému. Instalatér by měl také zkontrolovat, zda je spínač správně zapojen do topného okruhu a zda jsou všechny přípojky těsné a bez oxidace.

Kompatibilita a příslušenství

Dvouúrovňový teplotní spínač RJ403 je kompatibilní s běžnými oběhovými čerpadly a topnými okruhy. Pro správnou funkci je třeba zajistit, že čerpadla mají správné napájení a jsou schopna reagovat na signály od spínače. Doporučuje se zkontrolovat, zda je v systému k dispozici vhodný senzor teploty a zda je hydraulické napojení v pořádku.

Pro správnou funkci spínače je třeba zvážit i případné rozšíření o další regulátory nebo příslušenství, jako je rozdělovač nebo směšovací ventil. Tyto prvky mohou zlepšit efektivitu systému a umožnit jemnější řízení teplotních režimů.

Technické souvislosti pro projektanta

Dvouúrovňový teplotní spínač RJ403 funguje na principu dvou teplotních hladin. Při dosažení teploty T1 se zapne první čerpadlo, při dosažení teploty T2 se zapne i druhé čerpadlo. Po poklesu teploty o 5 °C se čerpadla vypnou. Projektant musí zohlednit celkovou hydrauliku systému a zpětné tepelné ztráty, aby bylo dosaženo optimální účinnosti.

Spínač je vyroben z materiálů, které jsou odolné vůči korozi a teplotním výkyvům. Elektrické zapojení je jednoduché a nevyžaduje složitou konfiguraci. Projektant by měl zohlednit i možnosti dalšího rozšíření systému, například o další regulátory nebo otopná tělesa.

Servis a provoz

Pro bezporuchový provoz je důležité pravidelně kontrolovat funkčnost spínače a čerpadel. Instalatér by měl zkontrolovat, zda je spínač správně nastaven a zda se čerpadla zapínají a vypínají podle zadaných teplotních hladin. V případě odchylky je třeba zkontrolovat napájení a připojení vodičů.

Je vhodné zkontrolovat i stav těsnění a izolace vodičů, aby nedošlo k poškození spínače. V případě dlouhodobého provozu je vhodné provádět pravidelnou údržbu a čištění senzorů, aby bylo zajištěno přesné měření teploty.

Časté dotazy

Lze spínač RJ403 použít pro řízení více než dvou čerpadel?
Ne, spínač je navržen pro ovládání dvou čerpadel podle dvou teplotních hladin. Pro více čerpadel je třeba zvážit jiný typ regulátoru.

Je možné nastavit jinou hodnotu hystereze než 5 °C?
Ne, hystereze je pevně nastavena na 5 °C a není možné ji změnit. Tato hodnota je určena pro zajištění stabilního provozu systému.

Je spínač kompatibilní s topnými systémy na plyn?
Ano, spínač je obecně kompatibilní s topnými systémy, pokud jsou čerpadla a senzory vhodně zapojeny. Není závislý na typu paliva kotle.

Je možné spínač použít pro řízení topného okruhu a podlahového vytápění?
Ano, pokud jsou čerpadla a senzory vhodně zapojeny, lze spínač použít pro řízení dvou různých topných okruhů, včetně podlahového vytápění.
