DIRTMAGSLIM - Odvaděč s magnetem pro instalaci pod kotel. 3/4" M x 3/4" F

Detailní popis produktu

Odvaděče s magnetem se často používají v otopných soustavách s nástěnnými kotli, kde je třeba zamezit usazování nečistot a magnetických částic v systému. Tento typ filtrace je vhodný pro bytové i menší průmyslové objekty, kde je potřeba zajištění hygieny a efektivity otopné soustavy. Montážník při instalaci řeší připojení k potrubí, zajištění těsnosti a správné uspořádání hydraulické cesty. Díky jednoduché konstrukci a kompaktnímu tvaru lze odvaděč snadno integrovat do stávajícího systému bez nutnosti velkých úprav.

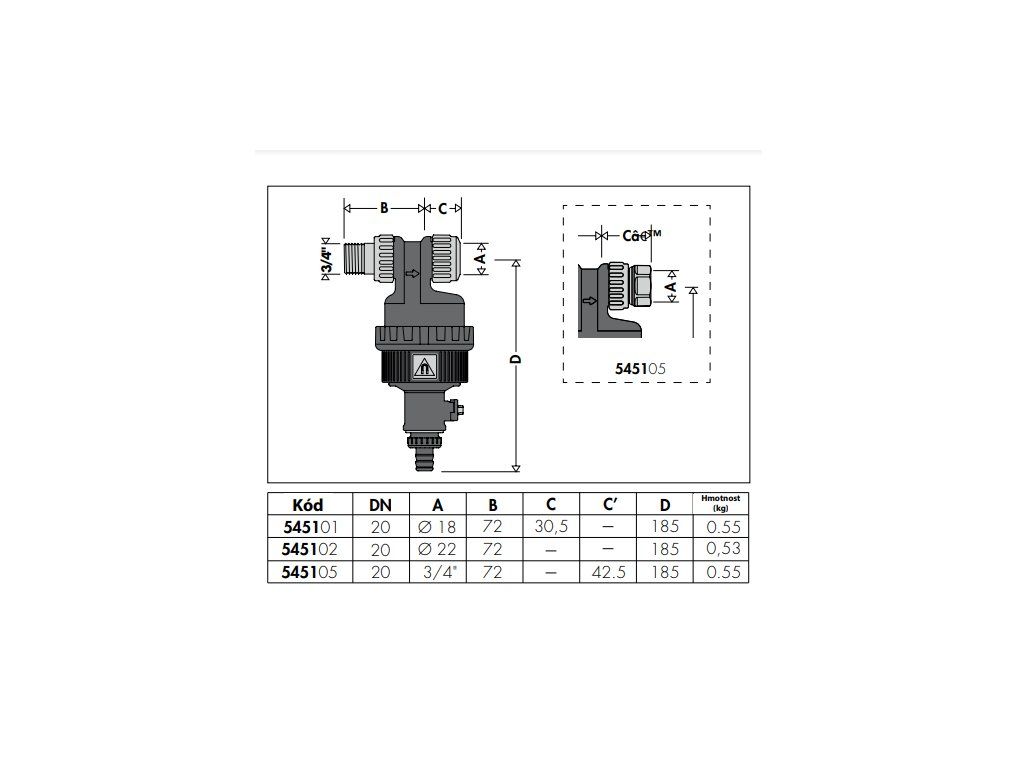

Technické parametry

Montáž a připojení

Montáž odvaděče s magnetem zahrnuje následující kroky: zajištění čistoty hydraulické cesty, připojení hadice nebo potrubí k vstupnímu a výstupnímu závitům, kontrolu těsnosti spojů a montáž odvaděče pod kotel. Před montáží je třeba zkontrolovat rozměry a typ závitů – vstupní závit je 3/4 palce mužský, výstupní je 3/4 palce ženský. Častou chybou je nesprávné utažení spojů, což může vést k únikům nebo poškození těsnění. Doporučuje se použít těsnící pásku nebo silikonové těsnění pro zajištění hermetického spojení.

Kompatibilita a příslušenství

Odvaděč s magnetem DIRTMAGSLIM lze kombinovat s různými typy závěsných kotlů a hydraulických systémů. Pro připojení je vhodné použít hadice nebo potrubí se standardním závitem 3/4 palce. Při montáži může být vhodné doobjednat těsnící pásky nebo hadice, pokud nejsou k dispozici v balení. Související produkty zahrnují kulové kohouty, expanzní nádoby a pojistné ventily, které doplňují funkčnost otopné soustavy.

Technické souvislosti pro projektanta

Odvaděč s magnetem pracuje na principu magnetického oddělování nečistot z hydraulické soustavy. Tělo odvaděče je vyrobeno z technopolyméru, což zaručuje odolnost vůči korozi a vysokým teplotám. Magnetický kruh uvnitř odvaděče zachytává feromagnetické částice, což zabraňuje jejich usazování v potrubí a komponentách. Hydraulické zapojení je jednoduché – odvaděč je součástí hydraulické cesty mezi kotlem a zásobníkem teplé vody nebo otopnými tělesy. Pro správnou funkci je důležité zajistit dostatečný průtok a správné uspořádání hydraulického systému.

Servis a provoz

Údržba odvaděče s magnetem zahrnuje pravidelnou kontrolu a vyčištění magnetického kruhu. Během provozu je třeba sledovat průtok vody a případné známky usazování nečistot. V případě závažnějšího znečištění je třeba odvaděč demontovat a provést jeho úplné vyčištění. Výrobce neuvádí konkrétní servisní intervaly, proto je vhodné provádět údržbu podle potřeby a podle zkušeností s konkrétní soustavou.

Časté dotazy

Lze odvaděč s magnetem připojit na závěsný kotel?
Ano, odvaděč je speciálně navržen pro instalaci pod závěsné kotle a kompatibilní je s běžnými hydraulickými systémy.

Je možné připojit odvaděč hadicí?
Ano, výstupní úšěr má hadicovou přípojku, což umožňuje snadné připojení hadice k hydraulické cestě.

Může odvaděč pracovat při teplotě 90 °C?
Ano, odvaděč je schopen pracovat v rozsahu teplot 0 až 90 °C, což zahrnuje běžné provozní podmínky otopné soustavy.

Co znamená maximální provozní tlak 3 bar?
Maximální provozní tlak 3 bar znamená, že odvaděč je schopen odolat tlaku v systému až do této hodnoty bez poškození nebo úniku.
