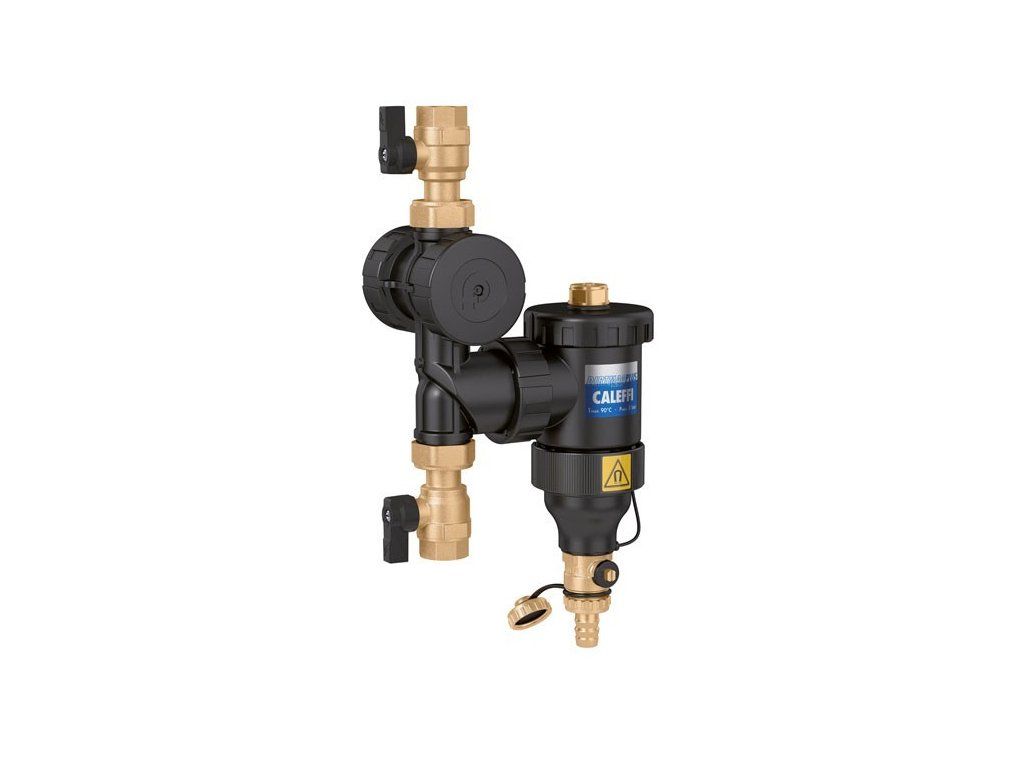

DIRTMAGPLUS ® - Multifunkční zařízení se sítkem a filtrem, technopolymer 3/4"

Detailní popis produktu

DIRTMAGPLUS je určen k filtraci a odlučování nečistot v topných soustavách středních objektů. Toto zařízení slouží k ochraně kotlů a dalších komponentů před poškozením způsobeným usazeninami a nečistotami v provozní vodě. Montážník ho zavádí do topného systému v místě, kde dochází k největšímu znečištění, často v blízkosti kotlového agregátu nebo rozdělovače okruhů. Instalace se často provádí v průběhu modernizace starších topných systémů nebo při výměně znečištěného vodního okruhu. Zařízení je vhodné pro systémy s jedním nebo více otopnými okruhy, včetně systémů s podlahovým vytápěním.

DIRTMAGPLUS je vhodný pro objekty s průměrnou výkonovou potřebou, kde je nutné zamezit opakovanému znečištění systému a zvýšit trvanlivost komponentů. Montážník při instalaci řeší hygienické a hydraulické aspekty – čistotu vodního okruhu, přesnost připojení a hydraulickou rovnováhu systému. Zařízení je vhodné i pro systémy, kde je přítomna voda s vyšším obsahem nečistot nebo kde byly zaznamenány případy usazenin nebo koroze.

Technické parametry

Parametry jako maximální provozní tlak 3 bar a provozní teplota 0–90 °C umožňují použití zařízení v širokém rozsahu provozních podmínek. Připojení 3/4 palce je kompatibilní s běžnými potrubními systémy. Tyto hodnoty jsou důležité pro správné dimenzování systému a zajištění hydraulické stability. Instalace musí být provedena s ohledem na tyto parametry, aby nedocházelo k přetížení nebo narušení hydrauliky.

Montáž a připojení

DIRTMAGPLUS se montuje do topného okruhu vodorovně, svisle nebo v úhlu 45°. Připojení se provádí pomocí šroubení na potrubí ø 22 a ø 28. Před montáží je třeba zkontrolovat stav potrubí, čistotu vodního okruhu a správnost rozměrů šroubení. Nejčastější chyby zahrnují nesprávné utažení šroubů, nedostatečné těsnění nebo montáž v místě, kde dochází k turbulentním proudům. Před montáží je vhodné systém očistit a zkontrolovat přítomnost nečistot.

Kompatibilita a příslušenství

Zařízení je kompatibilní s běžnými topnými systémy, včetně systémů s otopnými tělesy, podlahovým vytápěním a zásobníky teplé vody. Pro správnou funkci je nutné zajistit dostatečný průtok vody a hydraulickou rovnováhu. K dispozici jsou dva vyměnitelné filtry – modrý pro počáteční čištění a šedý pro udržovací čištění. V případě potřeby je možné objednat náhradní filtry nebo hadicový nástavec pro vyčištění.

Technické souvislosti pro projektanta

DIRTMAGPLUS funguje na principu magnetického odlučovače a mechanické filtrace. Technopolymerové tělo zajišťuje odolnost proti korozi a vysokým teplotám. Vnitřní magnet a síto z nerezové oceli zajišťují odstranění nečistot z vodního okruhu. Zařízení je vhodné pro systémy s průměrnou hydraulickou zátěží a je vhodné integrovat do systémů, kde je nutné zamezit opakovanému znečištění. V hydraulickém zapojení je třeba zajistit dostatečný průtok a hydraulickou rovnováhu, aby nedocházelo k přetížení nebo narušení průtoku.

Servis a provoz

DIRTMAGPLUS vyžaduje pravidelnou údržbu, především výměnu filtrů. Modrý filtr je určen pro počáteční čištění, šedý pro udržovací čištění. Při výměně filtrů je třeba dodržovat hygienické normy a zkontrolovat stav potrubí a těsnění. Během provozu je třeba sledovat průtok a tlak v systému, aby nedocházelo k narušení hydrauliky. V případě znečištění je možné zařízení vyčistit pomocí hadicového nástavce.

Časté dotazy

Lze DIRTMAGPLUS připojit na potrubí ø 22 a ø 28?
DIRTMAGPLUS je vybaven šroubením pro ø 22 a ø 28, což umožňuje připojení k těmto průměrům potrubí.

Je možné zařízení použít v systémech s podlahovým vytápěním?
DIRTMAGPLUS je vhodné pro systémy s podlahovým vytápěním, pokud je zajištěn dostatečný průtok a hydraulická rovnováha.

Je možné vyměnit filtry bez demontáže celého zařízení?
DIRTMAGPLUS je vybaven vyměnitelnými filtry, které lze vyměnit bez nutnosti demontáže celého zařízení.

Je možné zařízení použít v systémech s vysokou teplotou?
DIRTMAGPLUS je schopen fungovat v systémech s provozní teplotou až 90 °C, což ho způsobuje vhodným pro většinu topných systémů.
