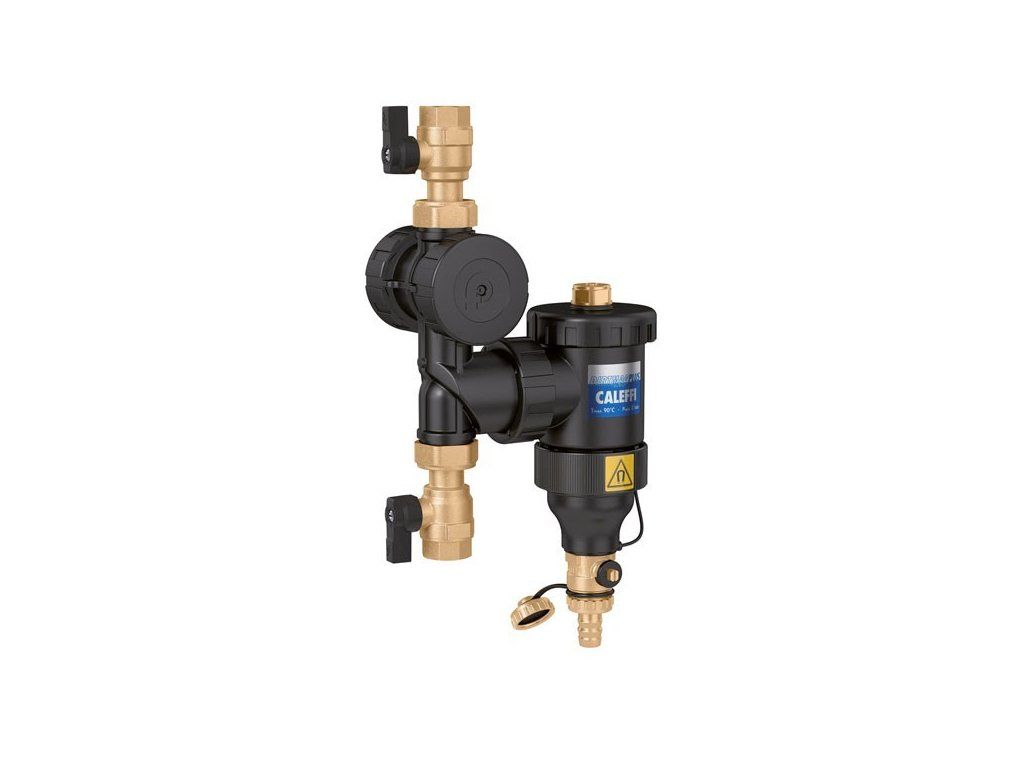

DIRTMAGPLUS ® - Multifunkční zařízení se sítkem a filtrem, technopolymer 1"

Detailní popis produktu

DIRTMAGPLUS se využívá v topných soustavách středních objektů, kde je třeba dlouhodobá ochrana kotle a jeho komponentů před usazováním nečistot. Zařízení je vhodné pro montáž do topných okruhů, kde se vyskytují nečistoty, které mohou způsobovat opotřebení a snižovat účinnost systému. Instalatéři ho často používají v průmyslových a komerčních budovách, kde je třeba zvýšit trvanlivost zařízení a zamezit zákalům v systému. Díky magnetu a dvěma filtračním vrstvám se zajišťuje efektivní oddělení nečistot z chladiva.

Technické parametry

Parametry jako maximální předávacový tlak 3 bar a předávacová teplota 0–90 °C určují, že zařízení je vhodné pro topné soustavy s běžnými provozními podmínkami. Připojení 1 palce zajišťuje kompatibilitu s běžnými potrubními systémy. Pro dimenzování je důležité zohlednit hydraulický odpor a volbu vhodného místa v topném okruhu, aby byl zajištěn dostatečný průtok a efektivní čištění.

Montáž a připojení

Před montáží je třeba ověřit, zda je potrubí vhodné pro připojení 1 palce a zda je systém čistý. Zařízení se montuje do topného okruhu tak, aby byl zajištěn přirozený průběh chladiva. Důležitým krokem je utažení šroubení podle výrobce a zkontrolování těsnosti. Nejčastější chyby zahrnují špatnou montáž těsnění nebo nesprávnou polohu zařízení v topném okruhu, což může vést ke snížení účinnosti filtrace. Před montáží je vhodné zavřít vstupní a výstupní ventily a připravit místo pro případné údržby.

Kompatibilita a příslušenství

DIRTMAGPLUS je kompatibilní s běžnými topnými soustavami, včetně zásobníků teplé vody a kotlů. Vhodné je kombinovat s kulovými kohouty pro snadné odpojení při údržbě. Případné příslušenství, jako jsou hadice nebo těsnění, není součástí dodávky a musí být doobjednáno zvlášť. Související produkty zahrnují například kulové kohouty nebo expanzní nádoby.

Technické souvislosti pro projektanta

DIRTMAGPLUS funguje na principu magnetického odlučování nečistot a mechanické filtrace. Technopolymerové tělo zajišťuje odolnost vůči korozi a vysokým teplotám. Vnější magnet odděluje feromagnetické částice, zatímco filtry z nerezové oceli zachytávají další nečistoty. Zařízení se integruje do topné soustavy bez nutnosti elektrického napájení. Pro optimální funkci je důležitá hydraulická rovnováha systému a správné umístění zařízení v topném okruhu. Dlouhodobá životnost závisí na pravidelné údržbě a výměně filtrů.

Servis a provoz

Údržba zařízení zahrnuje pravidelnou kontrolu a výměnu filtrů. Modrý filtr se používá pro počáteční čištění, šedý pro udržovací čištění. Je důležité sledovat stav těsnění a šroubení, aby nebyl způsoben únik chladiva. Při výměně filtrů je třeba dodržet hygienické normy a zkontrolovat, zda je systém čistý. Výměna filtrů se provádí podle potřeby, neexistují pevné servisní intervaly.

Časté dotazy

Lze zařízení připojit na potrubí s průměrem 22 a 28 mm?

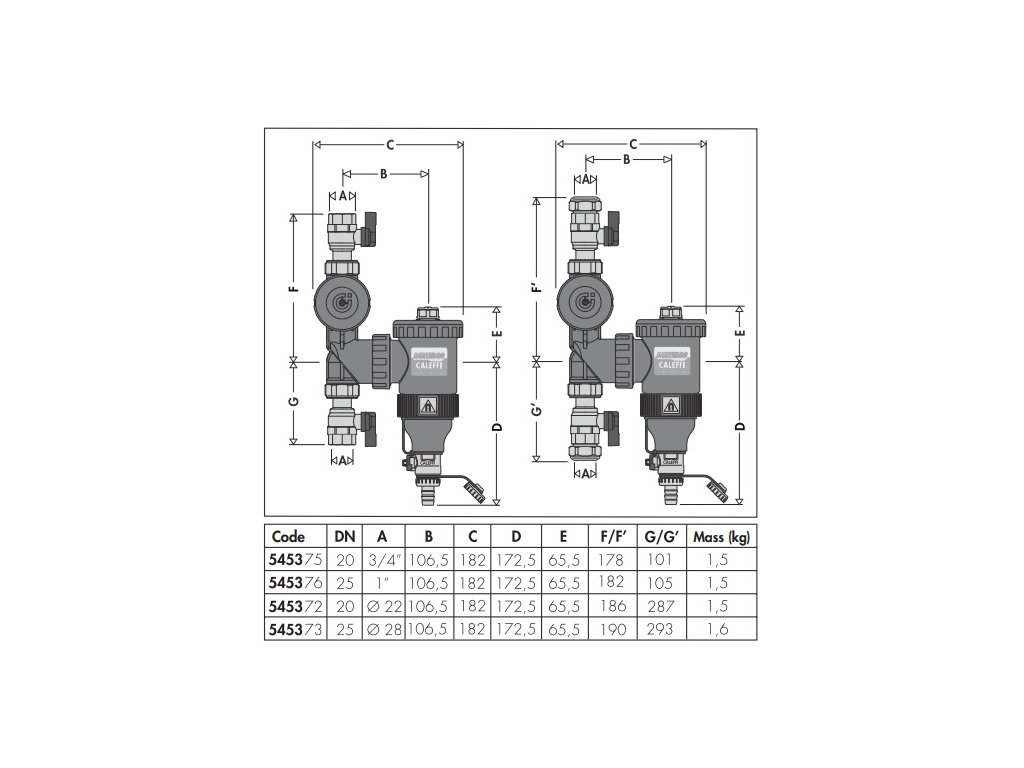

Zařízení je vybaveno šroubením pro ø 22 a ø 28 mm potrubí, což umožňuje jeho připojení na různé typy potrubí.

Je možné zařízení použít ve vertikálním potrubí?
Ano, zařízení je nastavitelné pro vertikální, horizontální i 45° potrubí, což zajišťuje jeho univerzální použití.

Je možné provádět čištění bez odpojení zařízení?
Čištění filtrů se provádí po odpojení zařízení z topné soustavy. Před čištěním je třeba zavřít vstupní a výstupní ventily a zajistit, že systém je chlazený.

Je možné kombinovat zařízení s jinými typy filtrů?
DIRTMAGPLUS je samostatné zařízení a není navrženo pro kombinaci s jinými filtračními systémy. Pro specifické požadavky je třeba zvážit jiné řešení.
