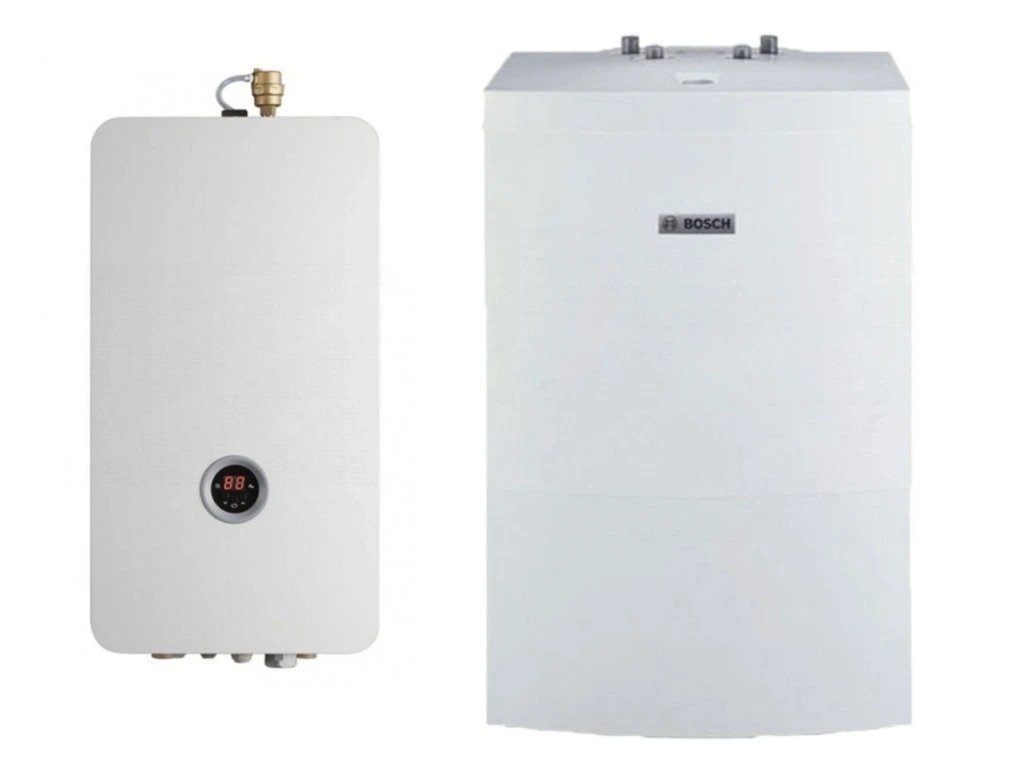

Bosch Tronic Heat 3500, 24 kW + WST 120-5 O

Detailní popis produktu

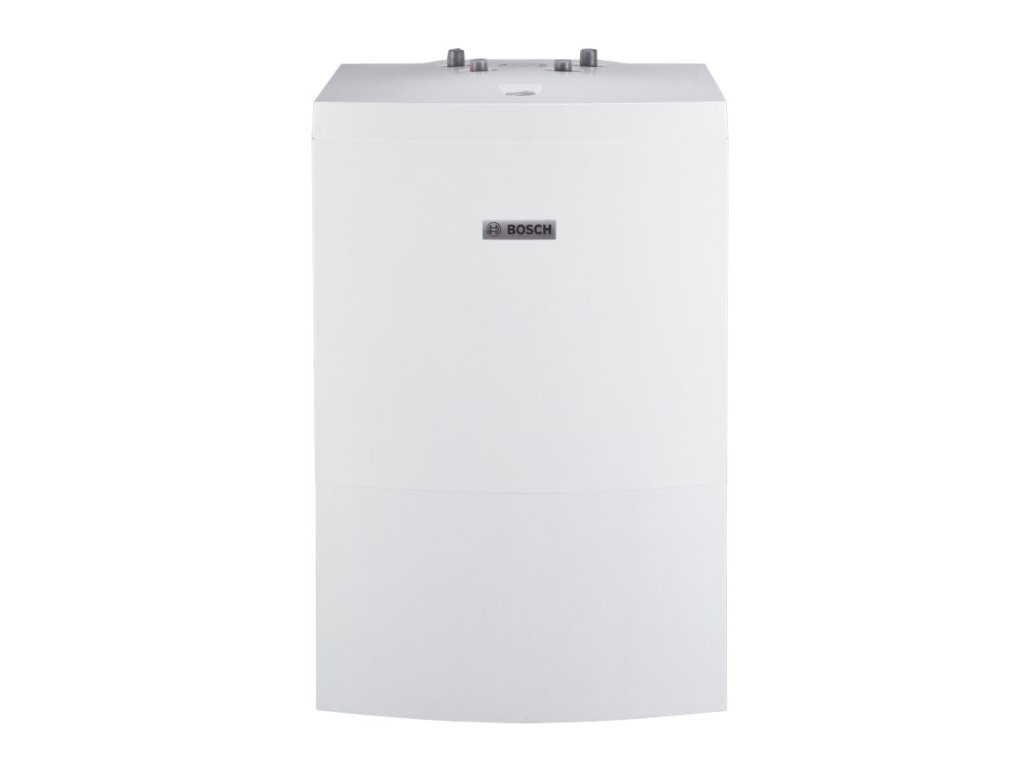

Elektrický kotel Tronic Heat 3500 v kombinaci s zásobníkem WST 120-5 O je řešením pro vytápění a přípravu teplé vody. Tato sestava je vhodná pro byty, rodinné domy i apartmány, kde je potřeba spolehlivého zdroje tepla a horké vody. Instalatér může využít systém jako samostatný zdroj energie nebo jako doplněk k jiným topným technologiím. Výhodou je kompaktní rozměr a nízká hmotnost kotle, což zjednodušuje montáž i údržbu. Důležité je, aby byly splněny požadavky na elektrické připojení a hydraulické zapojení v souladu s normami.

Typické aplikace zahrnují novostavby, rekonstrukce nebo modernizace, kde je k dispozici trojfázové napájení. Uživatel obdrží systém, který je schopen zabezpečit stabilní provoz topné soustavy a dostatečné množství teplé vody. Důležitým aspektem je také hygienická kvalita vody, která je zajištěna konstrukcí zásobníku s izolací bez fluorovaných a chlorovaných uhlovodíků. Instalatér by měl dbát na správné nastavení a kontrolovat stav pojistných prvků, jako je pojistný ventil nebo expanzní nádoba.

Technické parametry

Montáž a připojení

Při montáži systému je třeba zvolit vhodné místo, které umožní přístup k všem důležitým částem, jako je expanzní nádoba, čerpadlo a elektronika. Kotel se zavěšuje na stěnu, což vyžaduje pevné a horizontální povrchy. Při hydraulickém připojení je nutné dodržet správné polohy tvarovek a výstupů. Připojovací rozměry a typy závitů mají být ověřeny podle technického listu výrobce. Chybné utažení nebo nesprávné těsnění mohou vést ke ztrátě tlaku nebo únikům.

Mezi běžné chyby patří nedostatečné připojení elektrického napájení, špatná hydraulická izolace nebo nesprávně nastavené prvky regulace. Doporučuje se provést předběžnou kontrolu stavu potrubí, závitů a těsnění. Po montáži je vhodné provést testovací provoz a ověřit, že všechny funkce systému fungují bez poruch.

Kompatibilita a příslušenství

Systém Tronic Heat 3500 se kombinuje s topnými tělesy a podlahovým vytápěním. Pro správné fungování je třeba zajistit hydraulickou kompatibilitu mezi kotelem a topnými prvky. Zásobník WST 120-5 O lze připojit k cirkulačnímu okruhu nebo k tradičnímu rozvodu teplé vody. Doporučuje se doobjednat příslušenství, jako je pojistný ventil, kulové kohouty nebo rozdělovač, pokud nejsou součástí balení.

V případě potřeby je možné rozšířit systém o další prvky, jako je směšovací ventil nebo cirkulační čerpadlo. Tyto prvky zajišťují lepší distribuci tepla a zamezují riziku bakteriálního růstu. Kombinace s nástěnným kondenzačním kotlem není vhodná, protože systém Tronic Heat 3500 je samostatný elektrický zdroj energie.

Technické souvislosti pro projektanta

Princip funkce systému spočívá ve využití elektrické energie k ohřevu vody v kotelničce a její distribuci přes topný okruh a zásobník teplé vody. Materiály, jako je smaltovaný povrch zásobníku a integrovaná elektronika kotle, zajišťují odolnost proti korozi a dlouhou životnost. Hydraulické zapojení zahrnuje připojení k potrubí topné soustavy a zásobníku, přičemž je důležité zajistit správné tlaky a teploty.

Elektrické zapojení musí být provedeno v souladu s normou a výkonovými požadavky. Kabely a ochrana proti přetížení musí být dimenzovány podle výkonu kotle. Kombinace s dalšími zdroji energie není možná bez speciálního řešení. Důležitým faktorem pro účinnost systému je správné nastavení elektroniky a pravidelná kontrola stavu čerpadel a těsnění.

Servis a provoz

Údržba systému zahrnuje pravidelnou kontrolu stavu pojistných prvků, čerpadel a těsnění. V rámci servisu je vhodné provádět odbourání náletu vody z kotle a zásobníku. Kontrolní body zahrnují průtok vody, tlak v systému a stav elektrického připojení. Doporučuje se zkontrolovat funkčnost pojistných ventilů a expanzní nádoby.

Je důležité sledovat stav elektroniky a indikace na displeji kotle. Pokud dojde k chybě, systém může automaticky přejít do režimu ochrany. V případě potřeby je možné provést diagnostiku pomocí interního softwaru. Servisní intervaly nejsou konkrétně uvedeny, ale doporučuje se provádět inspekce podle pokynů výrobce.

Časté dotazy

Lze systém Tronic Heat 3500 připojit k topným tělesům?
Ano, systém lze připojit k topným tělesům a rozdělovat teplo do místností. Je třeba zajistit hydraulickou kompatibilitu mezi kotelem a topným okruhem.

Jaký je výkon systému při přípravě teplé vody?
Zásobník WST 120-5 O má výkon topné vložky 34 kW, což umožňuje rychlé ohřátí vody. Kapacita horké vody při 45 °C je 834 l/hod.

Je možné připojit cirkulační okruh k zásobníku?
Ano, zásobník WST 120-5 O má možnost připojení cirkulačního okruhu přímo z tělesa nádrže, což zajišťuje hygienickou kvalitu vody.

Lze systém použít jako jediný zdroj tepla?
Ano, systém je navržen jako samostatný zdroj tepla a teplé vody. Je vhodný pro byty, apartmány i rodinné domy.

Je systém Tronic Heat 3500 kompatibilní s kondenzačním kotlem?
Ne, systém Tronic Heat 3500 je samostatný elektrický kotel a není navržen pro kombinaci s kondenzačním kotlem.

Jaký je rozměr kotle a zásobníku?
Kotel má rozměry 712 × 416 × 273 mm a zásobník 1135 × 600 × 600 mm. Při montáži je nutné zohlednit tyto rozměry a volbu místa.
