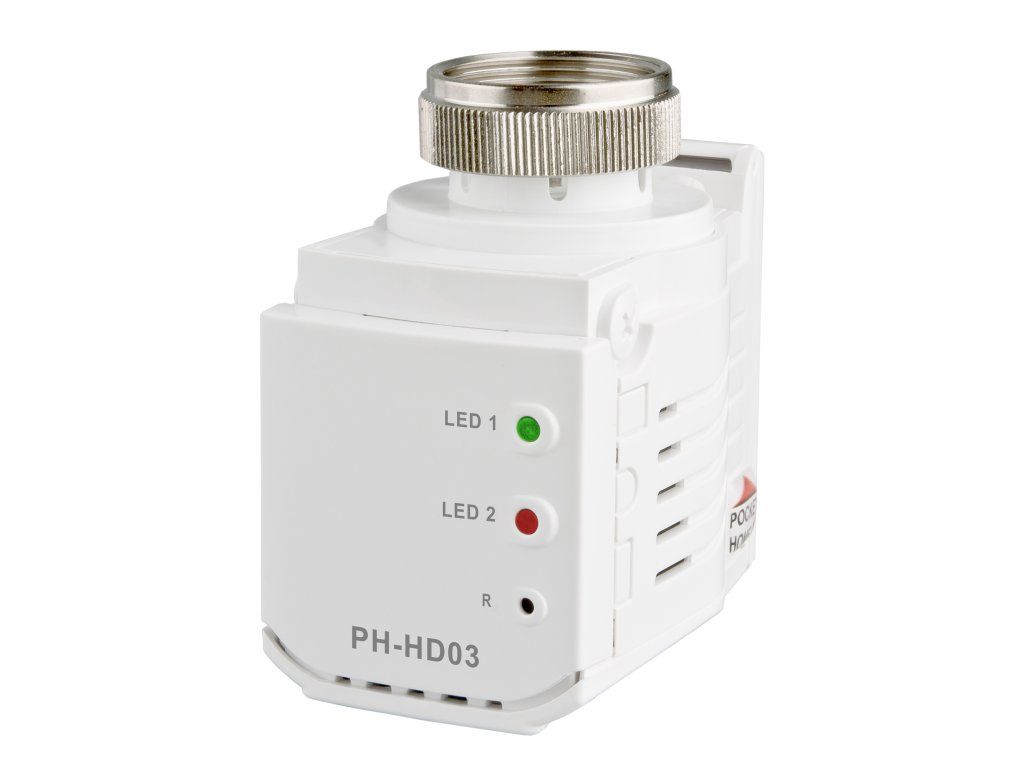

Bezdrátová digit. hlavice bez LCD PH-HD03

Detailní popis produktu

Bezdrátová digitální hlavice PH-HD03 je určena pro použití v otopných soustavách s radiátory, kde umožňuje přesnou regulaci teploty prostoru. Je vhodná pro rodinné domy, byty nebo menší komerční objekty, kde je nutná individuální regulace teploty v každé místnosti. Instalatér při montáži řeší správné nastavení komunikace mezi hlavicí a řídicí jednotkou, volbu vhodného typu ventilu a správné utažení spojení.

Hlavice je vhodná pro systémy s centrální nebo distribuovanou řídicí jednotkou. V praxi se často používá v kombinaci s jednotkou PH-BHD, která snímá aktuální teplotu a odesílá signál pro otevření nebo uzavření ventilu. Instalatér musí zajistit, aby byl systém zabezpečen proti chybám komunikace a aby byla zajištěna spolehlivá funkce všech částí systému.

Technické parametry

Montáž a připojení

Instalace hlavice PH-HD03 začíná pečlivou kontrolou typu a rozměrů ventilu. Hlavice se montuje přímo na ventil a většinou není třeba připojovat kabely. Důležitým krokem je ověření, zda je typ ventilu uveden v tabulce kompatibility. Při montáži se doporučuje dodržovat hygienické zásady a zajistit čistotu ploch, na které se hlavice připevňuje. Nejčastější chybou během montáže je špatné utažení nebo špatné nastavení parametrů v řídicí jednotce.

Před montáží je třeba zkontrolovat, zda je ventil vybaven správným typem závitu. Například pro ventily typu M 30x1,5 není třeba redukce, zatímco pro ventily typu Herz je redukce nutná. Ujistěte se také, že je hlavice umístěná na dostatečně přístupném místě pro případné údržby nebo nastavení.

Kompatibilita a příslušenství

PH-HD03 kompatibilní s řadou ventilů od různých výrobců, včetně Honeywell, Heimeier, VAC, Oventrop, Kermi a dalších. Tabulka kompatibility uvedená v technickém popisu pomáhá výběru správného ventilu. Pro některé typy ventilů, jako například Danfoss nebo Giacomini, je nutné objednat speciální redukce. Související produkty zahrnují řídicí jednotku PH-BHD a centrální jednotku, které jsou nezbytné pro plnou funkci systému.

Technické souvislosti pro projektanta

PH-HD03 funguje na principu přijímání signálů z řídicí jednotky nebo centrální jednotky, která snímá aktuální teplotu prostoru. Hlavice pak otevírá nebo uzavírá ventil v závislosti na rozdílu mezi požadovanou a skutečnou teplotou. Materiál hlavice zajišťuje odolnost vůči korozi a dlouhou trvanlivost. Hlavice je vhodná pro hydraulické systémy, kde je třeba přesná regulace toku média. Elektrická část je zajištěna bateriemi, které jsou vyměňovány při potřebě.

Projektant musí věnovat pozornost volbě správného typu ventilu a jeho rozměrů. Důležitým parametrem je také poloha hlavice na otopném tělese, aby byla zajištěna správná reakce na změny teploty. Hlavice má integrované ochrany, jako je ochrana proti vodnímu kameňi a protizámrazová ochrana, což minimalizuje potřebu manuální údržby. Účinnost systému závisí na správném nastavení parametrů v řídicí jednotce.

Servis a provoz

Údržba hlavice PH-HD03 zahrnuje pravidelnou kontrolu stavu baterií a indikace jejich výměny. Baterie je třeba vyměnit, pokud dojde k indikaci na řídicí jednotce. Další kontrolní body zahrnují čistotu povrchu hlavice a správné utažení spojení. Pokud hlavice neodpovídá na povel, může být problém v komunikaci mezi hlavicí a řídicí jednotkou.

V provozu je důležitý pravidelný sledování funkcionality systému a reakce hlavice na změny teploty. Pokud se hlavice chová neočekávaně, může být nutná kalibrace nebo reset. Doporučuje se také pravidelná kontrola celého systému, aby byla zajištěna spolehlivost a účinnost regulace.

Časté dotazy

Lze hlavici PH-HD03 použít s ventilem typu M 30x1,5?
ANO, hlavice PH-HD03 je kompatibilní s ventily M 30x1,5, což je jeden z nejčastějších typů ventilů. V tabulce kompatibility je uvedeno, že pro tyto ventily není třeba redukce.

Jak zjistím, že je třeba vyměnit baterie hlavice?
Na řídicí jednotce je indikace výměny baterií, která se zobrazí při poklesu napětí. V tomto případě je nutné vyměnit baterie hlavice.

Může hlavice PH-HD03 fungovat bez připojení k řídicí jednotce?
ANO, hlavice může být ovládána přímo z centrální jednotky, která snímá teplotu místnosti a odesílá povel k otevření nebo uzavření ventilu.

Je třeba při montáži hlavice PH-HD03 objednat speciální redukce?
ANO, pro některé typy ventilů, jako například Herz nebo Coterm, je nutné objednat speciální redukce. Kompatibilita a potřeba redukce jsou uvedeny v tabulce kompatibility.
