Avansa 15/6/130
Kód: AVANSA 15/6/130Související produkty
Detailní popis produktu
Pro koho: Určeno pro rodinné domy, menší průmyslové aplikace, klimatizace a vodovody tam, kde je třeba stabilní proudění vody.
Kombinujte s: Armaturami nebo tvarovkami s vnitřním závitem 1" a potrubím DN15; před instalací ověřte hydraulické ztráty systému.
Čím se liší: Parametry 45 l/min a výtlak 6 m, tři rychlostní stupně a ochrana IP44 umožňují přizpůsobit výkon menším soustavám.

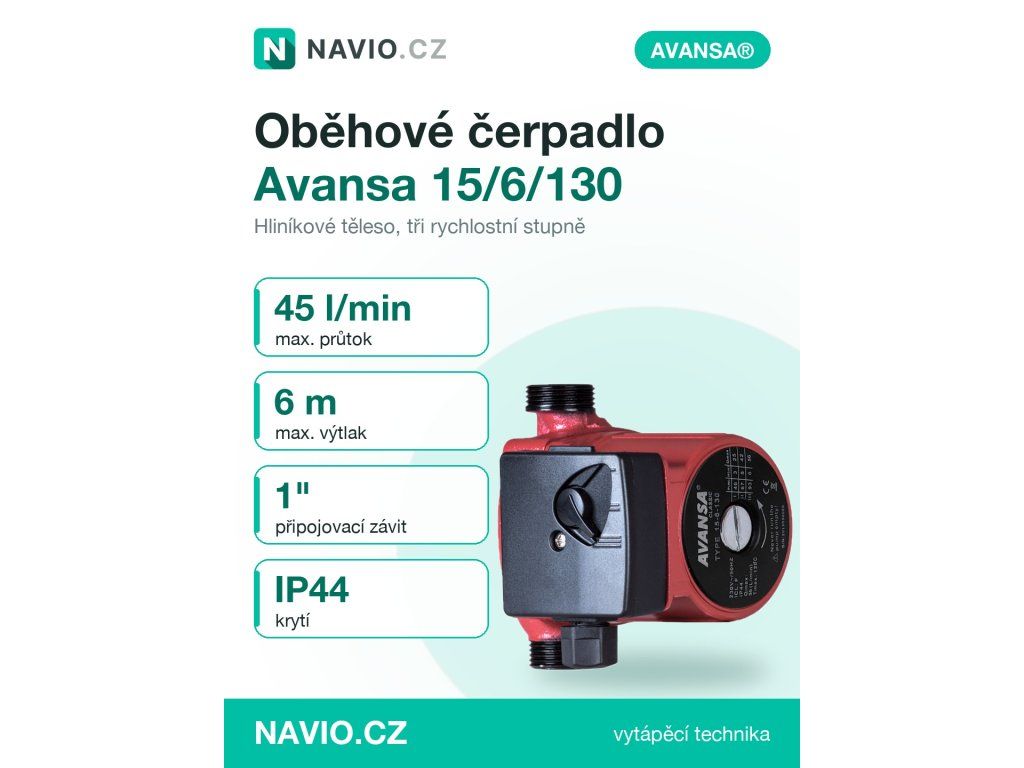

Oběhové čerpadlo Avansa 15/6/130 se využívá především v hydraulických soustavách rodinných domů, menších průmyslových aplikacích, klimatizačních systémech a vodovodech. Je vhodné tam, kde je třeba zajištění stabilního proudění vody mezi zdrojem a spotřebičem. Typické instalace zahrnují soustavy pro vytápění, chlazení nebo klasické rozvody studené vody. Montážník při instalaci čerpadla řeší správné usazení v potrubí, připojení elektrického napájení a výběr rychlostního stupně vzhledem k charakteristikám daného systému.
Při plánování musí montážník vzít v úvahu hydraulické ztráty v potrubí a vzdálenosti mezi zdrojem a spotřebičem. Čerpadlo Avansa 15/6/130 je vhodné pro menší aplikace, kde není vyžadována extrémní kapacita, ale spíše spolehlivost a jednoduchá obsluha. Pro správné fungování je nutné zajistit, že systém je bez vzduchových bublin a že potrubí je bez deformací nebo těsnicích vad.
Technické parametry
| EAN | 5949040800070 |
|---|---|
| Hmotnost | 2,35 kg |
| Kód | AVANSA 15/6/130 |
| Značka | AVANSA |
Parametry jako maximální průtok 45 l/min nebo maximální výtlak 6 m pomáhají dimenzovat čerpadlo do konkrétního systému. Rychlostní stupně (I, II, III) umožňují přizpůsobit pracovní režim výkonu. Napětí 230 V AC, frekvence 50 Hz, a ochrana IP44 zaručují normální provoz ve venkovních i vnitřních prostorách s normální vlhkostí. Stupeň ochrany je vhodný pro montáž v blízkosti vodotěsných oblastí, pokud je systém chráněn před přímým kontakt s vodou.
Montáž a připojení
Instalace čerpadla Avansa 15/6/130 probíhá standardním způsobem: čerpadlo se připevní pomocí montážní délky 130 mm a připojí se k DN15 potrubí. Připojovací závit na čerpadle je 1", což umožňuje spojení s armaturami nebo tvarovkami s vnitřním závitem této velikosti. Pro úplné připojení je vhodné připravit příslušenství s příslušným závitem. Výběr správné rychlostního stupně se provádí pomocí přepínače na svorkovnici – před zapnutím napájení musí být tato volba nastavena.
Mezi časté chyby patří nesprávné utažení šroubů nebo nedostatečné těsnění mezi čerpadlem a potrubím, což může vést k únikům. Dále je běžné zapomenout na vybublaní systému, což způsobuje vibrace a nízký průtok. Doporučuje se také zkontrolovat stav příslušenství – šroubení, tvarovky a armatury – před montáží.
Kompatibilita a příslušenství

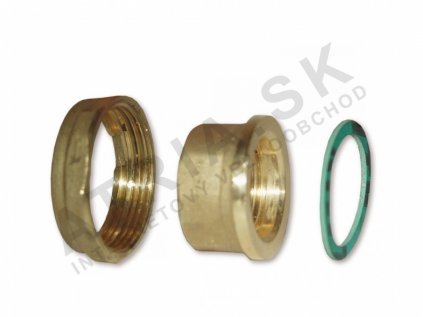

Čerpadlo Avansa 15/6/130 je kompatibilní s tradičními otopnými soustavami s otopnými tělesy, i se systémy s podlahovým vytápěním, pokud je hydraulika navržena pro nižší tlak a průtok. V rámci instalace se doporučuje objednat šroubení k čerpadlu, 1" x 6/4", které umožní bezproblémové připojení k armaturám nebo tvarovkám.
Technické souvislosti pro projektanta
Čerpadlo Avansa 15/6/130 pracuje na principu aspirace a tlačení tekutiny v uzavřeném systému. Bipolární asynchronní motor s třemi rychlostními stupni umožňuje nastavení výkonu podle potřeby. Těleso čerpadla je vyrobeno z hliníkového odlitku, což snižuje hmotnost a zvyšuje tepelnou odolnost. Ložiska jsou vyrobena z keramické slitiny, která zajišťuje dlouhou životnost i při vysoké teplotě provozu.
Hydraulické zapojení je jednoduché – čerpadlo se vkládá do okruhu mezi zdrojem tepla a spotřebičem. Elektrické napájení se připojuje na standardní síť 230 V. Při projektování je důležité sledovat celkové hydraulické odporu v systému, aby nebylo překročeno maximální výkon čerpadla. Správné nastavení rychlosti vzhledem k hydraulice zabraňuje přehřátí motoru a ztrátám energie.
Servis a provoz
V provozu je čerpadlo Avansa 15/6/130 robustní a prakticky bez údržby. Doporučuje se pravidelně kontrolovat úroveň ticha provozu a zamezit přehřátí motoru. Dále je vhodné sledovat stav těsnění mezi čerpadlem a potrubím, protože při opakovaném rozšiřování systému může docházet k vyměně těsnění. Pokud je čerpadlo několik let v provozu, je vhodné ho demontovat a provést vizuální kontrolu stavu rotoru a ložisek.
Časté dotazy
Lze čerpadlo Avansa 15/6/130 použít pro systém podlahového vytápění?
Lze, pokud hydraulika systému vyžaduje průtok do 45 l/min. Doporučuje se ověřit celkové hydraulické odporu systému.
Jaké jsou rozměry potrubí, ke kterému se čerpadlo připojuje?
Čerpadlo je navrženo pro potrubí DN15. Připojovací závit na čerpadle je 1".
Může být nastavení rychlostí změněno po montáži?
Ano, nastavení rychlosti se provádí přepínačem na svorkovnici. Nastavení musí být provedeno před zapnutím napájení.
Lze čerpadlo použít ve venkovním prostředí?
Je možné, pokud je čerpadlo chráněno před přímým kontakt s atmosférickými vlivy. Ochrana IP44 zaručuje normální provoz v suchém prostředí.
Doplňkové parametry
| Kategorie: | Avansa |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2.35 kg |
| EAN: | 5949040800070 |
| Použití čerpadla: | oběhové (topení) |
| Výtlak: | 5 – 6 m |
| Stavební délka čerpadla: | 130 mm |
| Připojení čerpadla: | DN 15 (1") |
| Rozmer balenia (mm): | 130/210/150 |
Video Avansa 15/6/130
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
AVANSA patří na navio.cz k nejširším značkám – najdete pod ní přes 160 položek od oběhových čerpadel přes koupelnové žebříky až po rozdělovače podlahového vytápění.

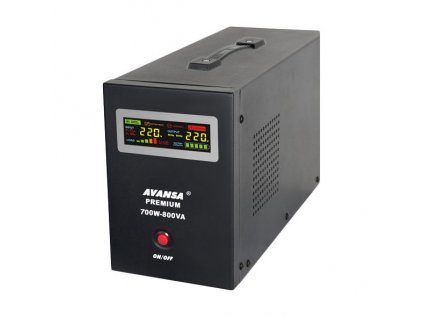

Oběhová čerpadla jsou v řadách 15/6/130, 25/4/130, 25/4/180, 25/6/130, 25/6/180, 25/8/180, 32/6/180 a 32/8/180, pro rozvod teplé vody je tu cirkulační čerpadlo CP 15-1.5 určené na pitnou vodu. Aby čerpadlo běželo i při výpadku proudu, nabízí značka záložní zdroje 300, 500, 700 a 1050 W – samostatně i s baterií 46 Ah nebo 55 Ah.

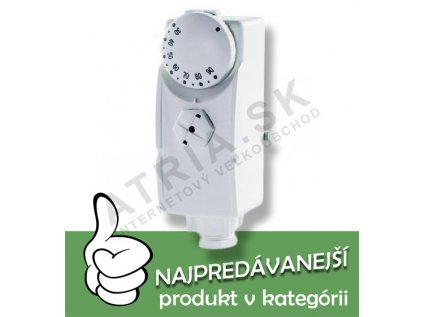

Z regulace jsou tu pokojové termostaty TH1, 2003 a 2007, oba programovatelné i v bezdrátové verzi TX, dále termostaty do kotelny řady 110 (C, E, R, S, Z), které spínají čerpadlo podle teploty vody a po vychladnutí kotle ho zase vypnou, příložný termostat TH 2A a zásuvkový termostat. Bezpečnost hlídají detektory plynu 100M, 150MC a 200M, k dispozici i v sadě s elektromagnetickým ventilem DN15, DN20 nebo DN25.
