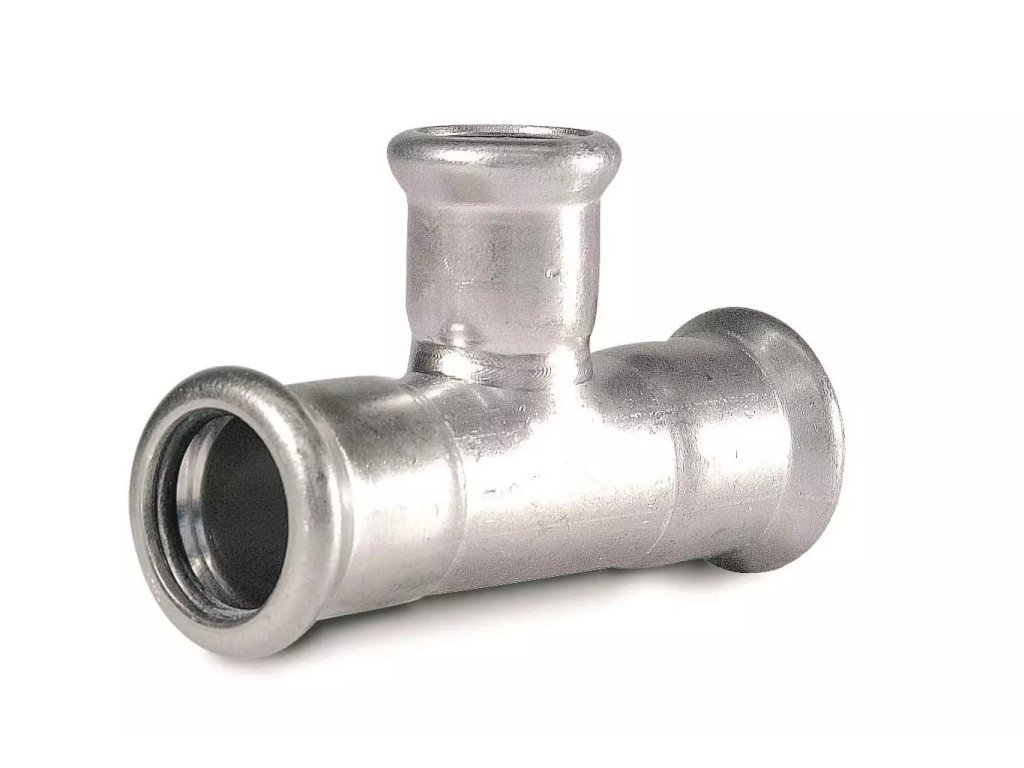

T-kus 90° - redukovaný - N - 35-15-35mm IVAR.IVN41

Detailní popis produktu

Redukovaný T-kus 90° IVAR IVN41.351535 se používá v rámci hydraulických sítí, kde je třeba větvení potrubí s různými průměry. Tento typ T-kusu je vhodný pro montáž do topných soustav, zdravotně-technických instalací, solárních systémů, nebo do systémů tlakového vzduchu. Instalatéři často využívají tento prvek při vytváření rozdělení proudového toku v rozvětvujících se potrubích, kde je nutné přepočítat hydraulické ztráty a zaručit těsnost spojení. V praxi se T-kusy tohoto typu často vyskytují v rozdělovačích nebo v blízkosti zdrojů tepla, kde dochází k rozdělení nebo spojení více potrubních větví.

Výhodou tohoto typu T-kusu je jeho schopnost snížit průměr potrubí na jedné větvi, což umožňuje přizpůsobit se různým konfiguracím potrubní sítě. Zároveň je díky použití nerezové oceli vhodný pro prostředí s vyššími nároky na odolnost korozi a chemickému poškození. Při montáži je důležité zohlednit hydraulické vlastnosti celého systému, aby byla zajištěna dostatečná průtoková kapacita a minimalizovány hydraulické ztráty.

Technické parametry

PN 16 znamená, že výrobek je dimenzován pro pracovní tlak až 16 bar. Teplotní rozsah od -20 °C do +85 °C s možností krátkodobého zatížení až +120 °C umožňuje použití v různých klimatických podmínkách. T-kus je vyroben z nerezové oceli třídy 1.4404 (AISI 316L) a je vybaven O-kroužkem z EPDM, což zajišťuje těsnost spojení a odolnost vůči chemickému prostředí.

Montáž a připojení

Při montáži je třeba zajistit, že všechny připojovací plochy jsou čisté a bez nečistot. T-kus se montuje pomocí press fitovací technologie, kde je důležité dodržet moment utažení podle pokynů výrobce. Připojovací rozměry jsou 35 mm, 15 mm a 35 mm. Před montáží je vhodné ověřit, že použitý nářadí odpovídá specifikacím výrobce. Častou chybou je nedostatečné utažení nebo použití nekompatibilního těsnění, což může vést k únikům nebo poškození materiálu.

Kompatibilita a příslušenství

T-kus je kompatibilní s potrubím stejného typu a průměru, které je určeno pro press fitovací montáž. Pro úplné připojení je vhodné doobjednat příslušenství, jako jsou další T-kusy, kohouty nebo tvarovky. Vhodné jsou i další prvky z oceli 1.4404, aby byla zajištěna kompatibilita materiálů a odolnost korozi. Související produkty mohou zahrnovat i rozdělovače nebo směšovací ventily.

Technické souvislosti pro projektanta

T-kus 90° IVAR IVN41.351535 slouží jako hydraulický prvek pro rozdělení nebo spojení proudových toků v potrubní síti. Díky redukovanému průměru na jedné větvi umožňuje přizpůsobit se různým konfiguracím sítě. Výrobek je vyroben z nerezové oceli, která je odolná korozi a chemickým prostředím. Materiál má vysokou pevnost a odolnost proti větším teplotám. Hydraulické vlastnosti T-kusu závisí na průměrech větví a celkovém uspořádání sítě. V systémech s vyšším průtokem je důležité zohlednit hydraulické ztráty a zaručit dostatečnou průtokovou kapacitu.

Servis a provoz

Údržba tohoto typu T-kusu není většinou nutná, protože je vyroben z odolného materiálu a je zajištěna těsnost spojení. Během provozu je vhodné pravidelně kontrolovat úniky a stav těsnění. Pokud je zjištěn únik, je třeba provést demontáž a zkontrolovat stav O-kroužku. V případě poškození je nutné provést výměnu těsnění nebo celého T-kusu. Servisní intervaly nejsou v podkladu uvedeny, proto je vhodné provádět kontrolu podle pokynů výrobce.

Časté dotazy

Lze T-kus použít v topném systému s teplotou až 120 °C?
ANO, T-kus je schopen odolat teplotám až do +120 °C krátkodobě.

Je T-kus kompatibilní s potrubím z jiného materiálu?
NE, T-kus je určen pouze pro potrubí stejného typu a materiálu, které je vhodné pro press fitovací montáž.

Je možné použít jiný typ těsnění místo EPDM?
NE, výrobek je vybaven O-kroužkem z EPDM, který je určen k zajištění těsnosti spojení.

Je T-kus vhodný pro průmyslové aplikace?
ANO, výrobek je vhodný pro průmyslové aplikace, kde je třeba odolnost korozi a chemickému prostředí.
